Rozdzielacze

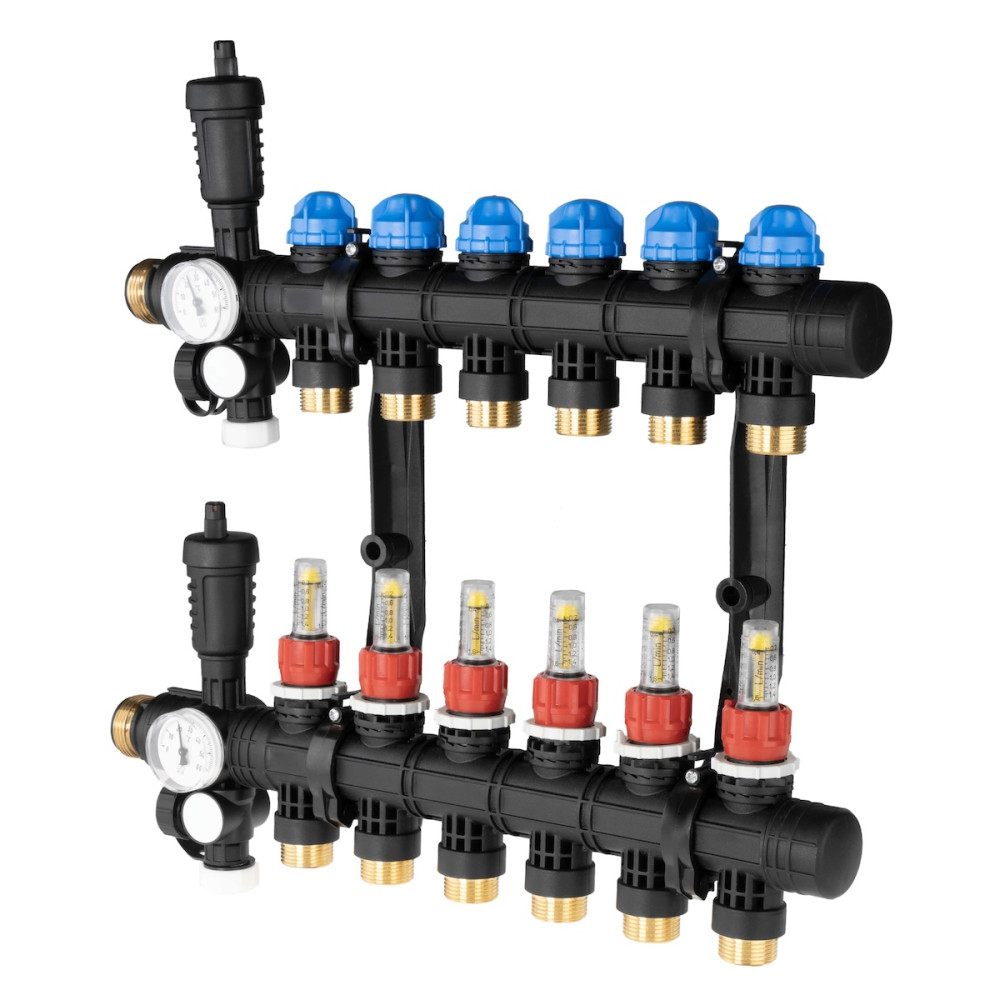

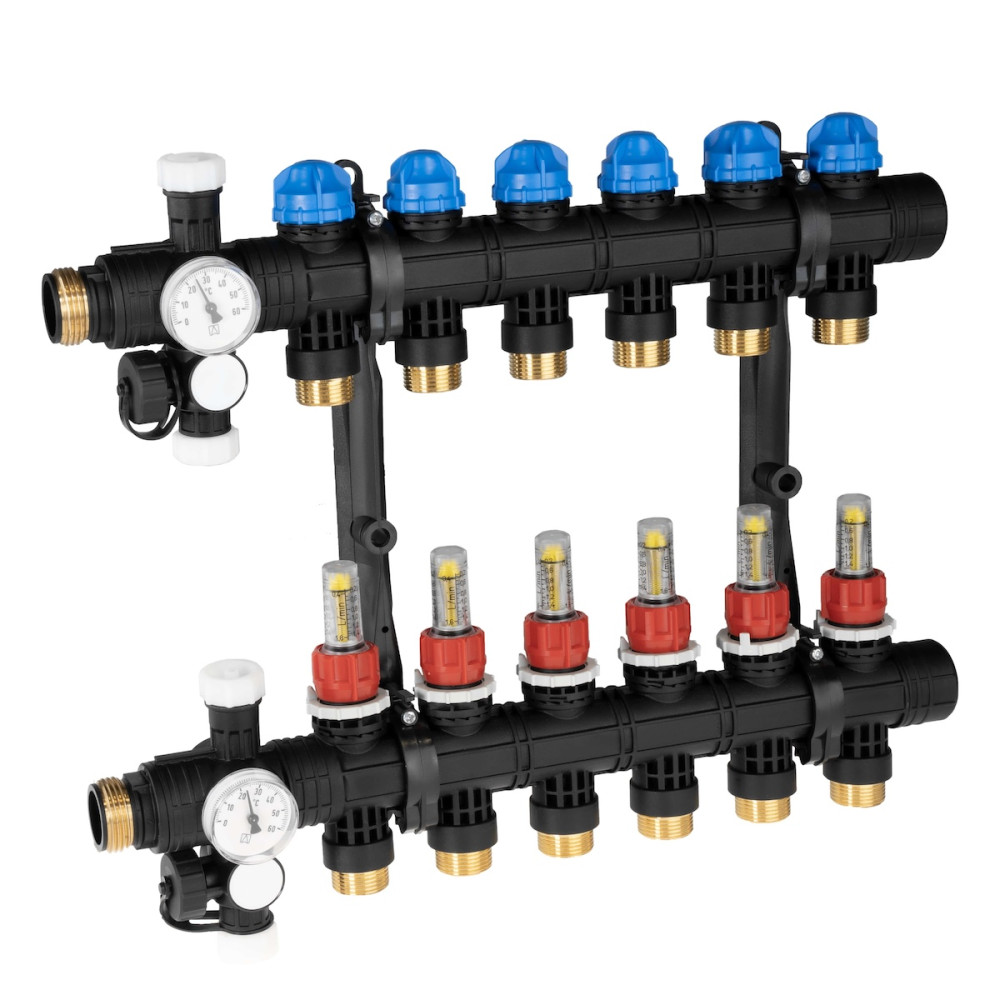

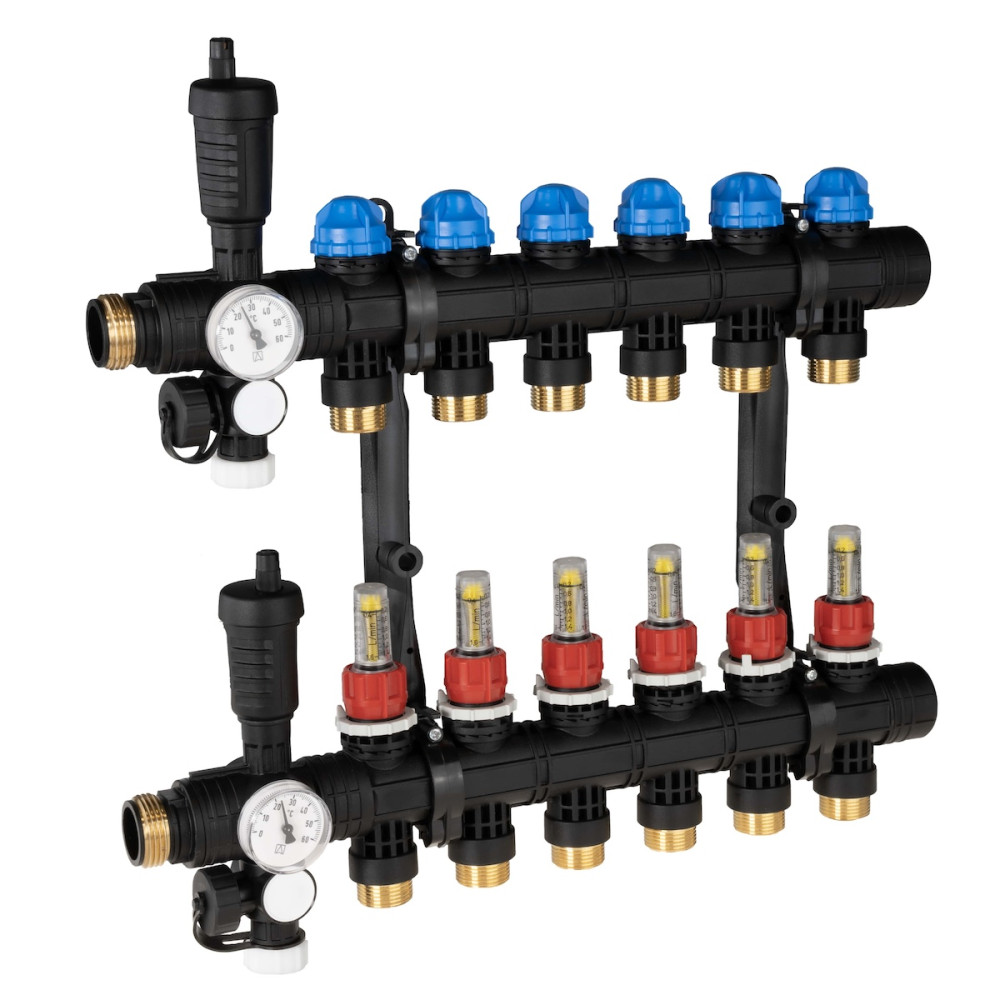

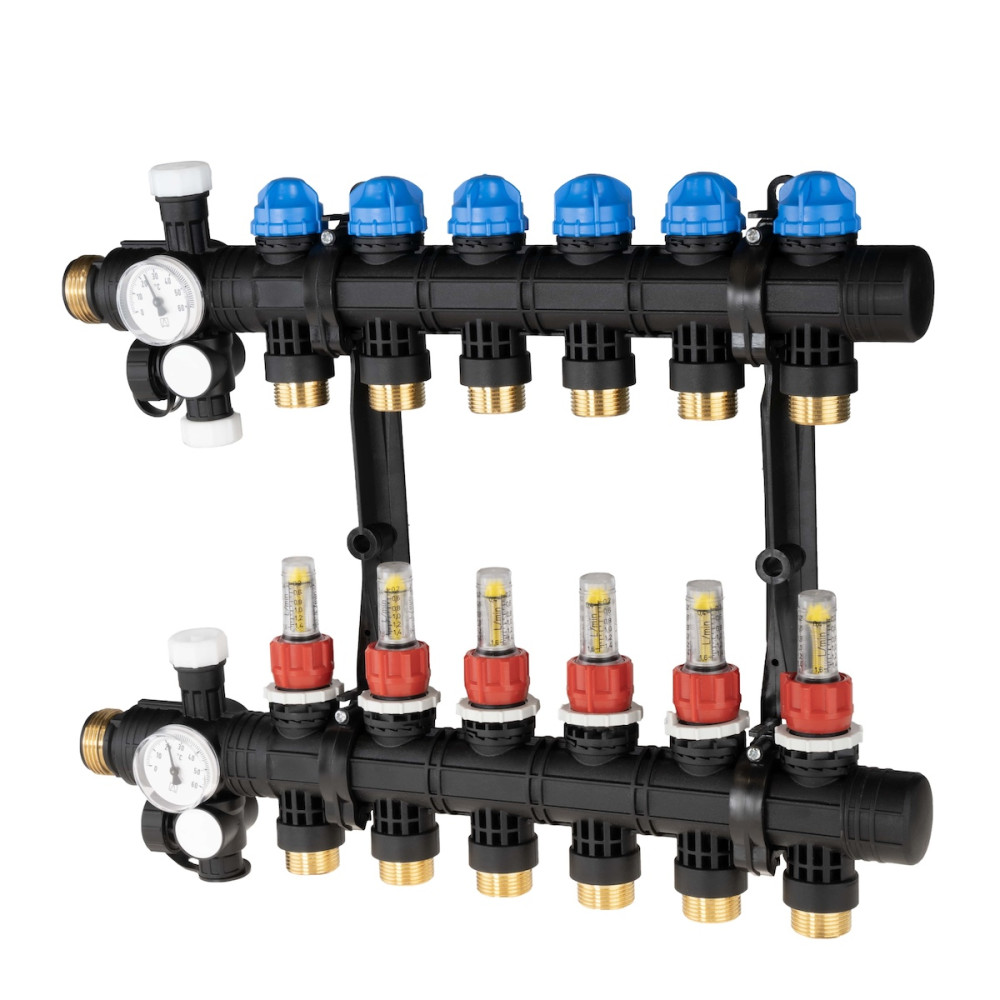

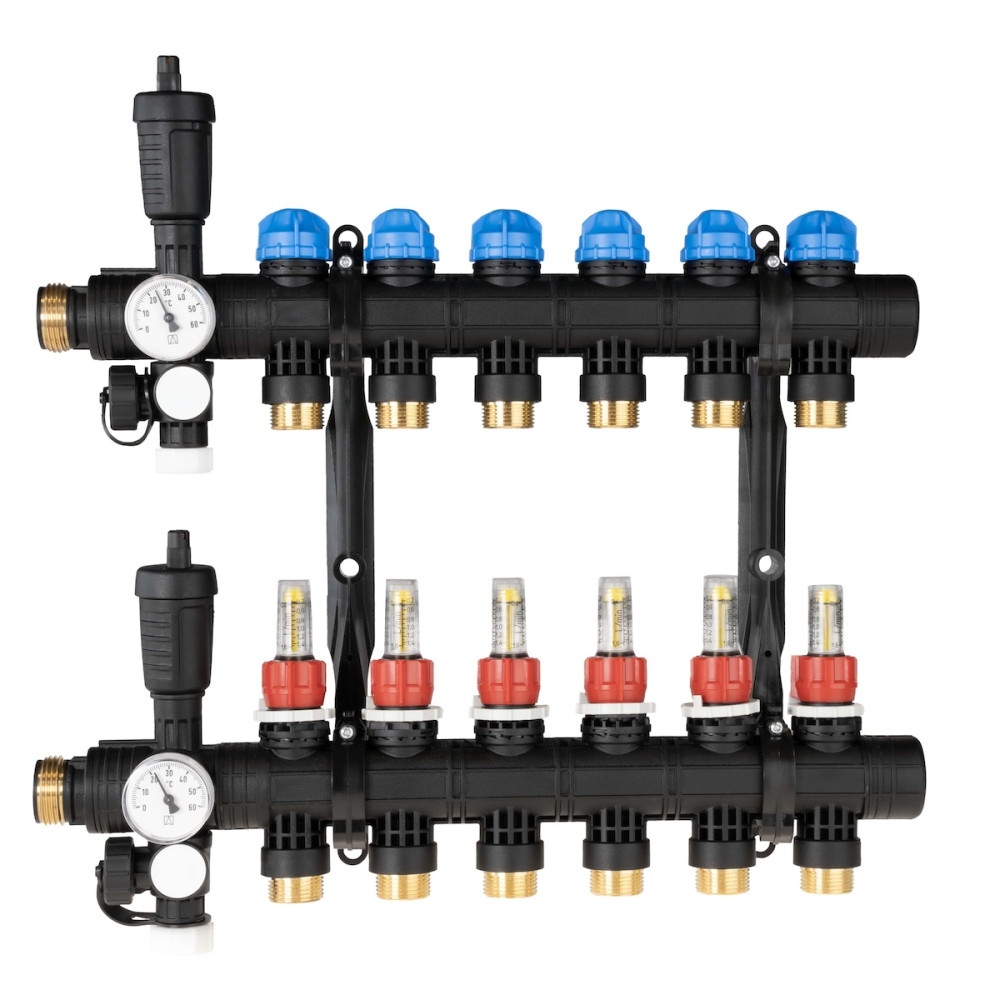

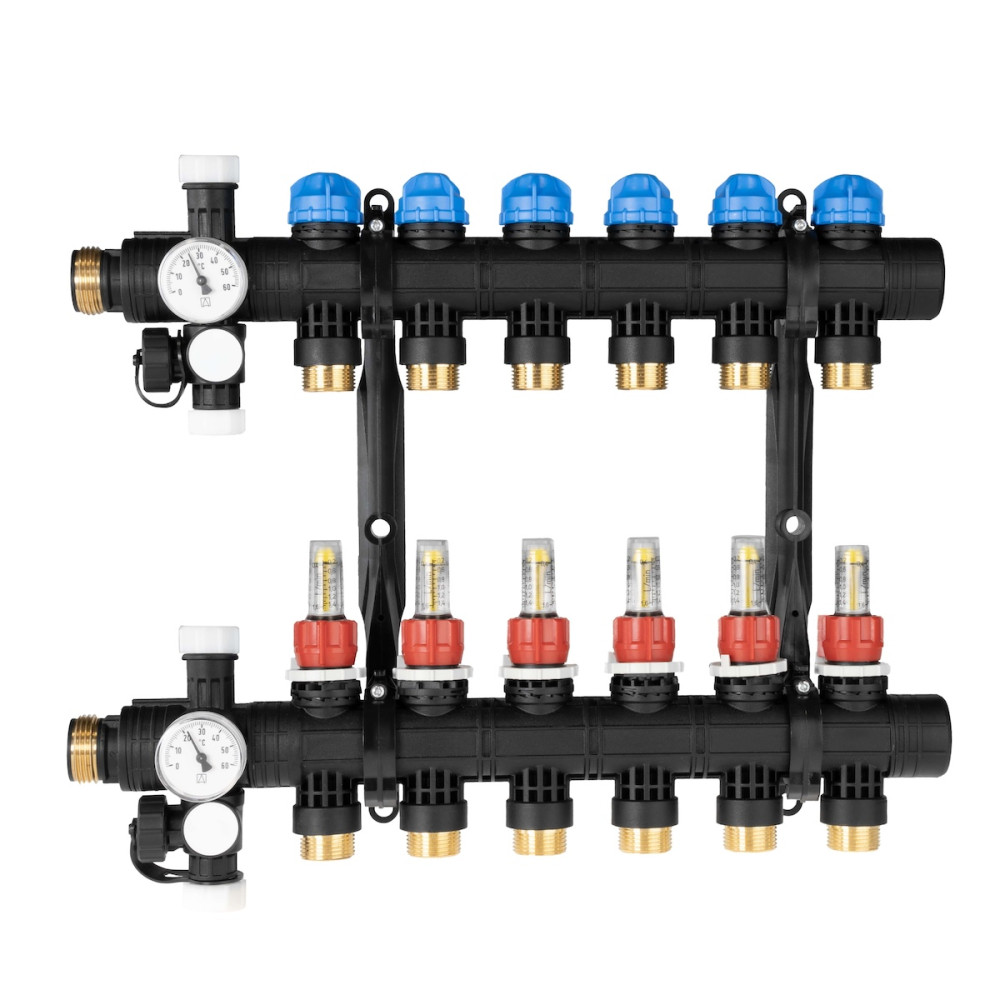

ProCalida EF1 na 6 obiegów grzewczych, rotametry 0,2÷1,6 l/min, G1"
Kod produktu: 81 366
Zastosowanie
- Stosowany w instalacjach płaszczyznowych grzewczych lub chłodzących.
- Montowany w szafce umieszczonej w ścianie/na ścianie budynku lub pod stropem w instalacjach sufitowych.
- Rozprowadza ciepło/chłód ze źródła na poszczególne pętle instalacji płaszczyznowej.
- Reguluje strumień medium w każdej z pętli.
Opis
- Wykonany z poliamidu PA66.
- Belki fabrycznie zamontowane na wieszakach.
- Belka zasilająca wyposażona w rotametry z zakresem regulacji przepływu 0,2 ÷ 1,6 l/min.
- Belka powrotna wyposażona w nakrętki zaworów do ręcznego odcinania strumienia w danej pętli.
- Poliamidowe kolanka umożliwiają podłączenie instalacji od dołu.
- Belki wyposażone w zawory do napełniania, opróżniania i płukania instalacji.
- Termometry na każdej belce umożliwiają kontrolę temperatury na zasilaniu i powrocie.
- Odpowietrznik ręczny na każdej belce umożliwia odpowietrzenie instalacji. Odpowietrzniki ręczne można zastąpić poliamidowymi odpowietrznikami automatycznymi, które wchodzą w skład elementów dostawy.
- Na zaworach odcinających na belce powrotnej można zamontować siłowniki termoelektryczne (np. TSA-01) i podłączyć je do systemu sterowania strefowego (np. FloorControl, CosiTherm), co pozwoli ustawić różne temperatury w każdej ze stref.
Elementy dostawy
- Uszczelki płaskie do podłączenia instalacji.
- Zapasowe o-ringi do łączenia modułów rozdzielacza.
- Naklejki do oznaczenia pętli.
- Wężyk do odpowietrzania.
- Poliamidowe odpowietrzniki automatyczne z kluczykiem.
Dane techniczne
Parametr / część
Wartość / opis
Liczba obiegów
6
Przyłącza do rozdzielacza
2x G1"
Przyłącza pętli grzewczych
¾” z uszczelnieniem stożkowym (eurokonus)
Przyłącza siłowników termoelektrycznych
M30x1,5
Rozstaw przyłączy głównych
220 mm
Zakres regulacji przepływu medium
0,2÷1,6 l/min
Ciśnienie medium
max 6 bar
Temperatura medium
max 90°C przy 3 bar, max 60°C przy 6 bar
Medium
woda, mieszanina wody i glikolu o stężeniu maksymalnym 50%
gwarancji
