Rozdzielacze
Rozszerzenie rozdzielacza ProCalida EF1 / EF1 K o 1 obieg
Kod produktu: 81 251
Zastosowanie
- Stosowane w instalacjach płaszczyznowych grzewczych lub chłodzących.
- Montowane bezpośrednio do rodzielacza ProCalida EF1 lub EF1 K.
- Rozprowadza ciepło / chłód ze źródła na poszczególne pętle instalacji płaszczyznowej.
- Reguluje strumień medium w każdej z pętli.
- Umożliwia rozbudowę układu o 1 obieg.

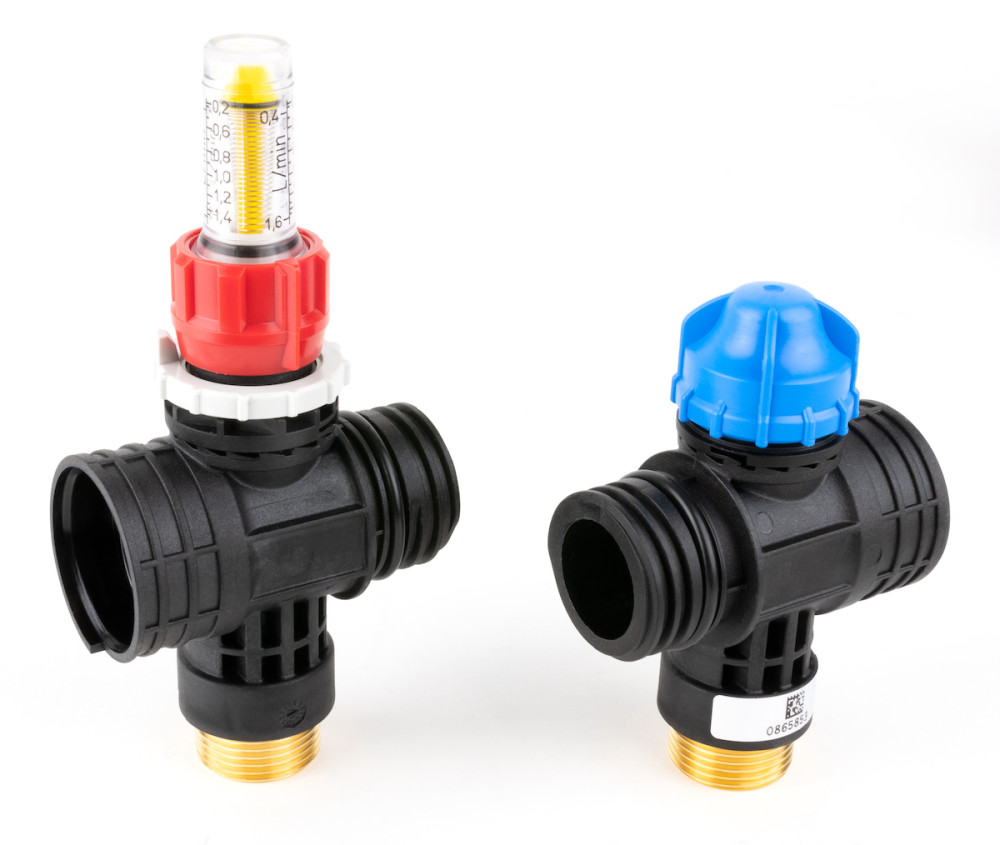

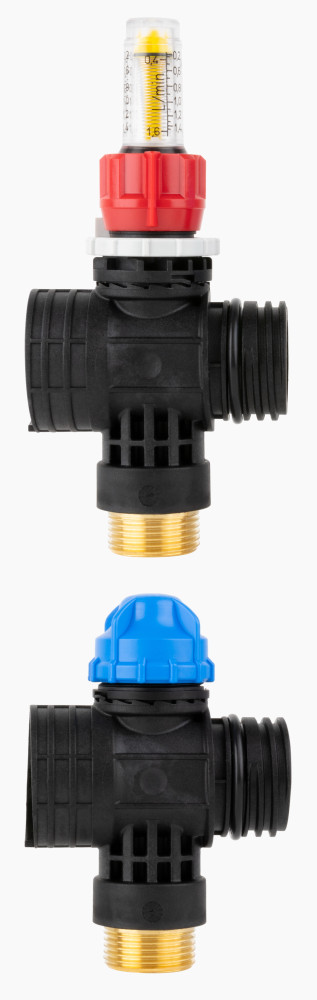

Opis
- Wykonane z poliamidu PA66.
- Belka zasilająca wyposażona w rotametr z zakresem regulacji przepływu 0,2 ÷ 1,6 l/min.
- Belka powrotna wyposażona w nakrętkę zaworu do ręcznego odcinania strumienia w danej pętli.
- Na zaworze odcinającym na belce powrotnej można zamontować siłownik termoelektryczny (np. TSA-01) i podłączyć go do systemu sterowania strefowego (np. FloorControl, CosiTherm), co pozwoli ustawić różne temperatury w każdej ze stref.
Dane techniczne
Parametr / część
Wartość / opis
Przyłącza pętli grzewczych
¾” z uszczelnieniem stożkowym (eurokonus)
Przyłącza siłowników termoelektrycznych
M30x1,5
Zakres regulacji przepływu medium
0,2÷1,6 l/min
Ciśnienie medium
max 6 bar
Temperatura medium
max 90°C przy 3 bar, max 60°C przy 6 bar
Medium
woda, mieszanina wody i glikolu o stężeniu maksymalnym 50%
gwarancji
Pliki do pobrania
Instrukcje
ProCalida EF1 i EF1 K Poliamidowe rozdzielacze do ogrzewania i chłodzenia płaszczyznowego [PL]
PDF / 3.57 MB
Polyamide manifolds ProCalida EF1 and EF1 K for underfloor heating and cooling systems [EN]
PDF / 3.18 MB
ProCalida EF1 / EF1K полиамидные коллекторы [RU]
PDF / 3.07 MB
ProCalida EF1 / EF1K поліамідні колектори [UA]
PDF / 3.07 MB
