Moduł sterujący przewodowy RM D2 CosiTherm

Kod produktu: 78 114

Zaptaj o produkt

Zastosowanie

Stosowany w instalacjach grzewczych i chłodzących.
Montowany na szynie DIN do modułu podstawowego BM w pobliżu rozdzielacza.
Steruje temperaturą w pomieszczeniach / strefach przez siłowniki termoelektryczne na podstawie sygnałów z termostatów tam umieszczonych.

Opis

Pozwala sparować do 2 termostatów bezprzewodowych R D i podłączyć do 8 siłowników termoelektrycznych (np. TSA 01).
Dioda zasilania informuje o zasilaniu modułu i siłowników, diody stref informują o aktywności pracy grzania / chłodzenia w danej strefie.
Przezroczysta osłona zapobiega przypadkowemu dotknięciu styków modułu.

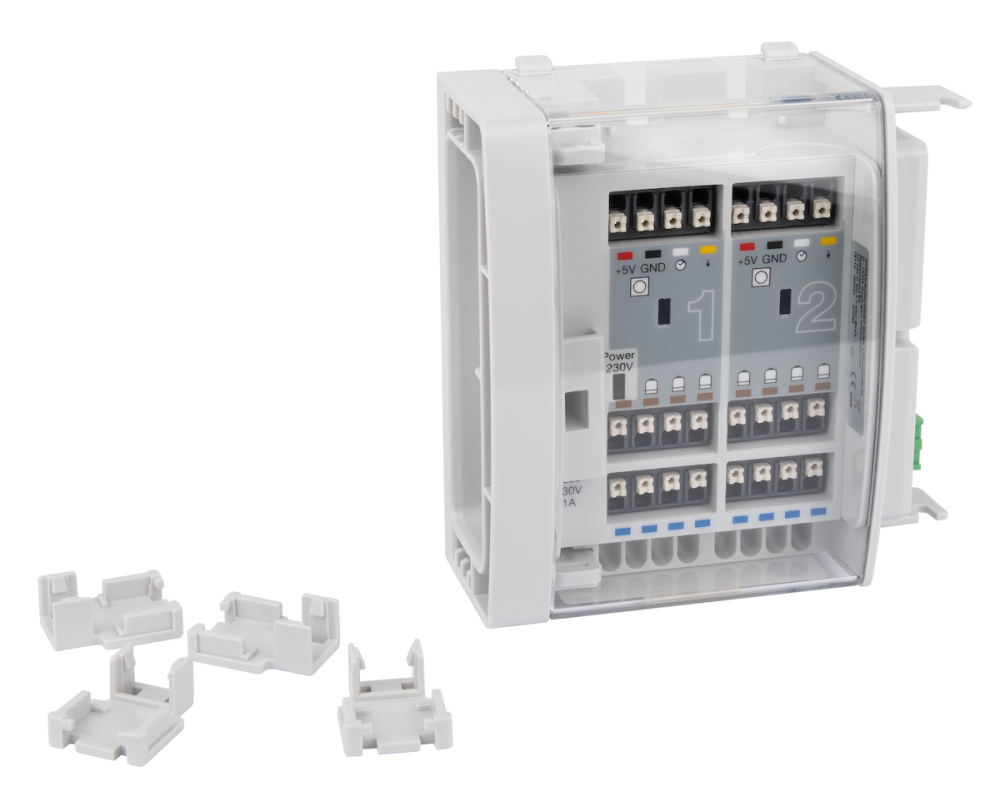

Elementy dostawy

Opaski na przewody.

Dane techniczne

Komunikacja

przewodowa

Napięcie zasilania

230 V AC przez moduł podstawowy

Liczba stref grzewczych/chłodzących

max 2

Liczba obsługiwanych siłowników termoelektrycznych

8

Stopień ochrony IP

IP20

3

lata
gwarancji

Pliki do pobrania

Karty produktowe

CosiTherm system sterowania ogrzewaniem i chłodzeniem płaszczyznowym
PDF / 1.78 MB

Instrukcje

D2 D6 CosiTherm controller module wired [EN]
PDF / 2.92 MB

D2 D6 CosiTherm reglermodul draht [DE]
PDF / 2.90 MB

D2 D6 CosiTherm moduły sterujące przewodowe [PL]
PDF / 3.00 MB

CosiTherm D2 / D6 модули управления проводные [RU]
PDF / 2.17 MB

Deklaracja zgodności

CosiTherm System sterowania ogrzewaniem i chłodzeniem płaszczyznowym
PDF / 0.73 MB

PLIKI CAD 2D

Pobierz plik
DXF / 32.91 MB

Pobierz plik
PDF / 0.07 MB

PLIKI CAD 3D

Pobierz plik
PDF / 0.96 MB

Pobierz plik
ZIP / 5.02 MB
