Moduły mieszające

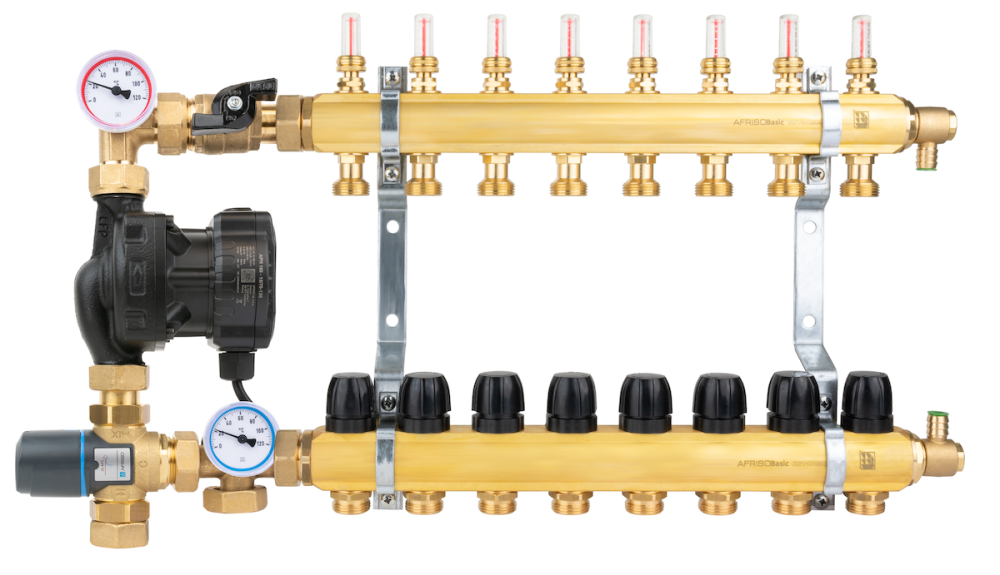

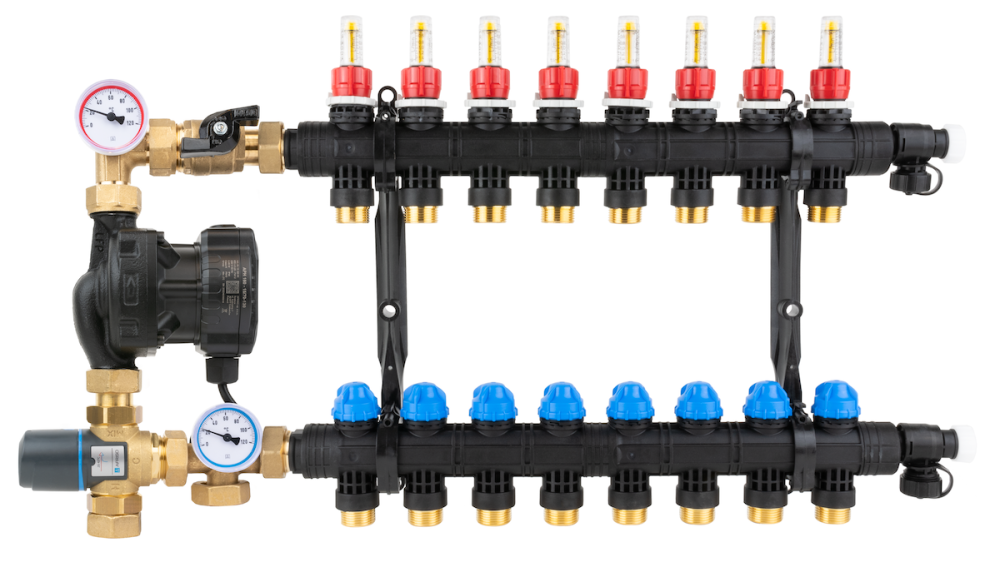

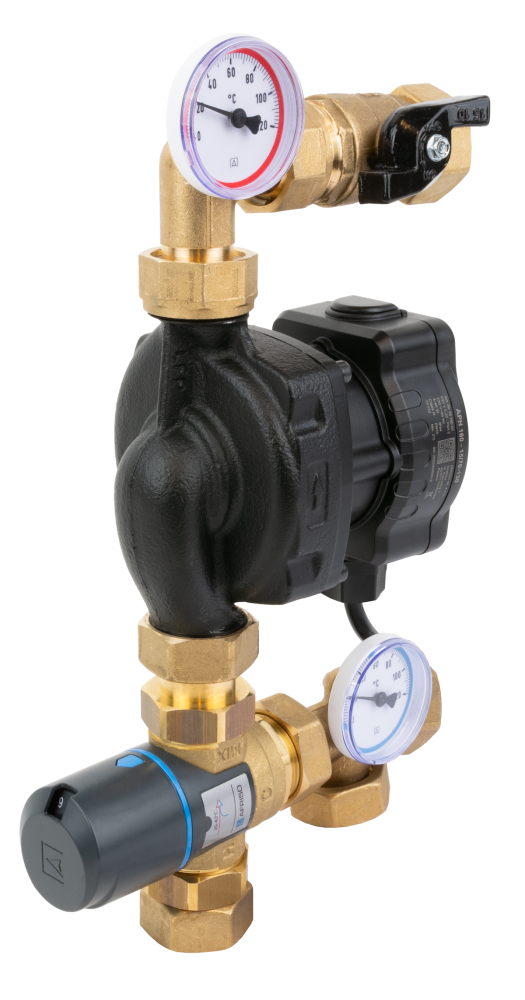

Moduł mieszający BTU 501 AP do ogrzewania podłogowego z zaworem ATM 561, pompa AFRISO APH 160
Kod produktu: 90 501 20
Zastosowanie
- Stosowany w instalacjach grzewczych.
- Montowany między źródłem ciepła a rozdzielaczem ogrzewania płaszczyznowego w szafce rozdzielacza.
- Przygotowuje czynnik o odpowiedniej temperaturze i tłoczy go do pętli grzewczych rozdzielacza.
Opis

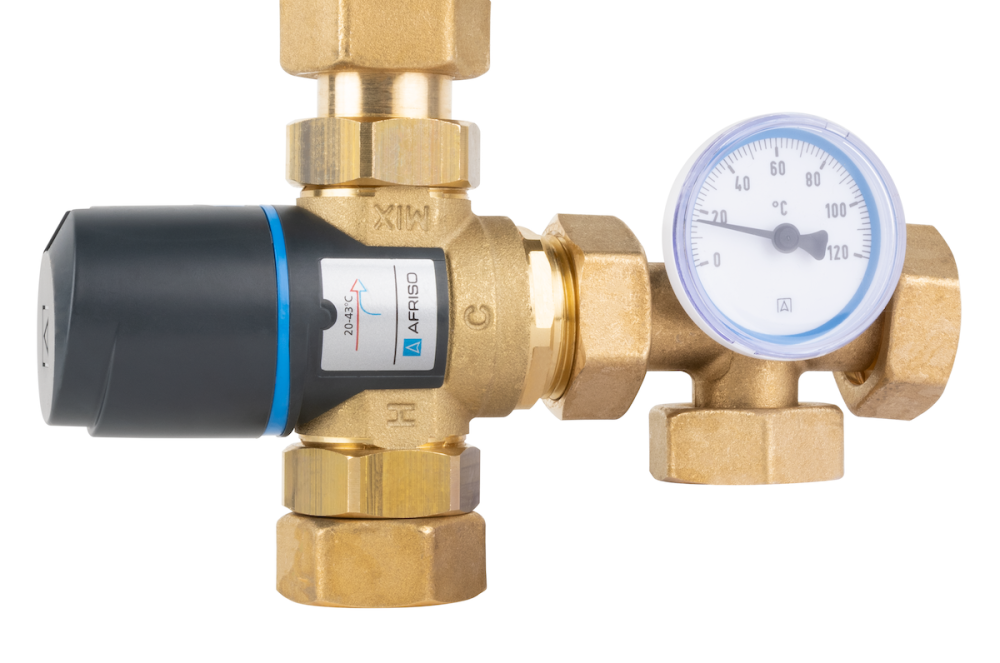

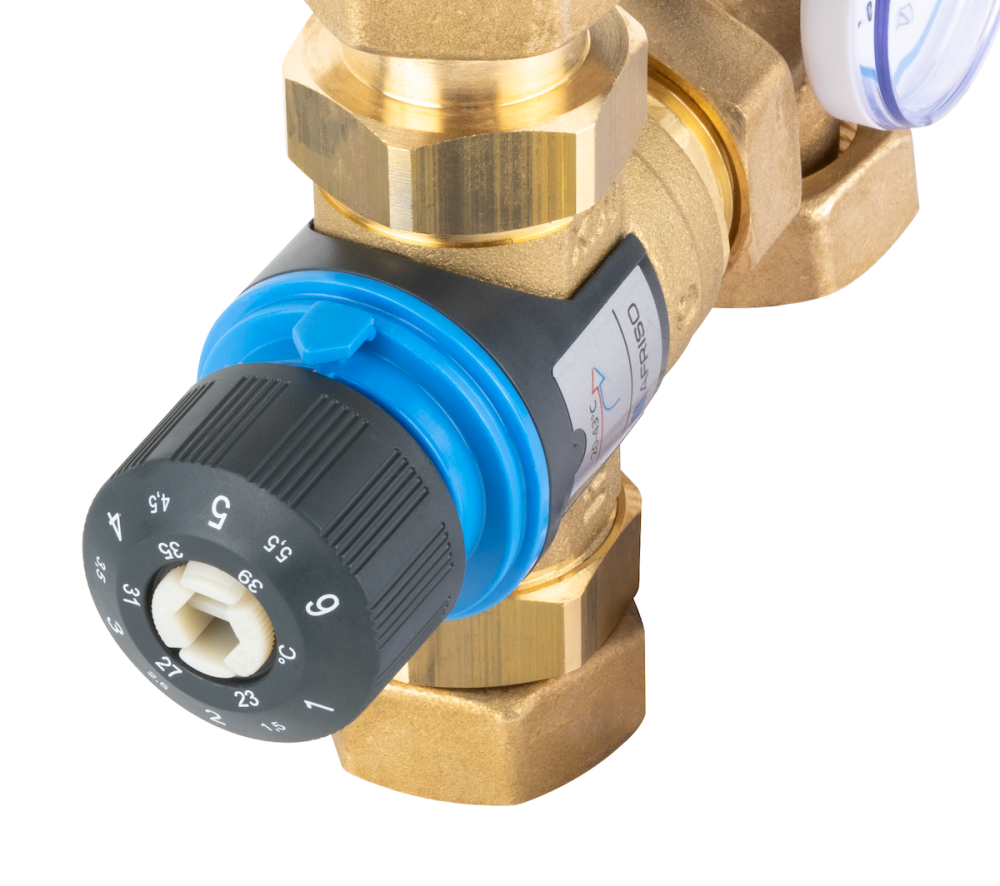

- Wyposażony w termostatyczny zawór mieszający ATM 561. Zawór utrzymuje temperaturę zasilania ustawioną na pokrętle w zakresie 20÷43°C.

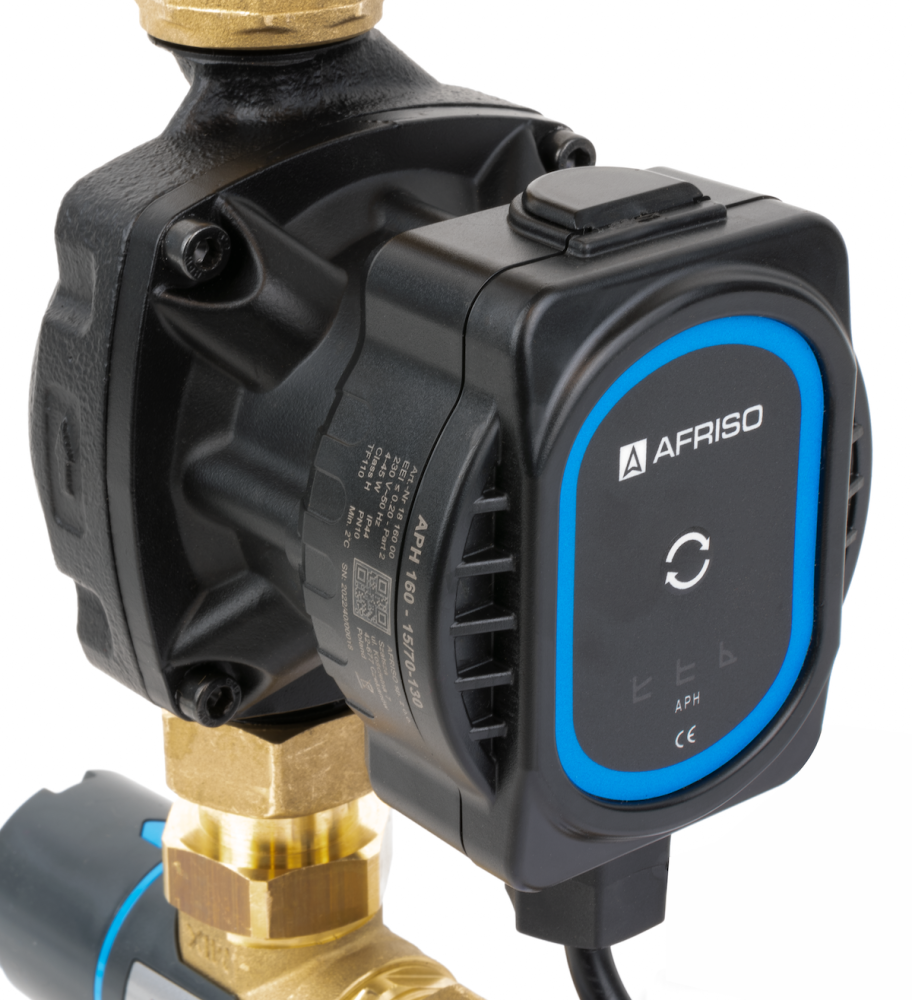

- Pompa obiegowa AFRISO APH 160.

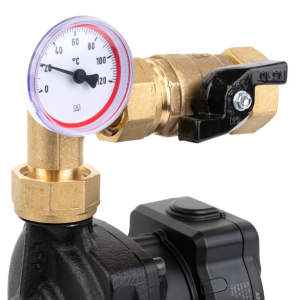

- Termometry na zasilaniu i powrocie z rodzielacza kontrolują temperaturę medium.
- Zawór odcinający umożliwia odcięcie pompy obiegowej od belki zasilającej rozdzielacza.

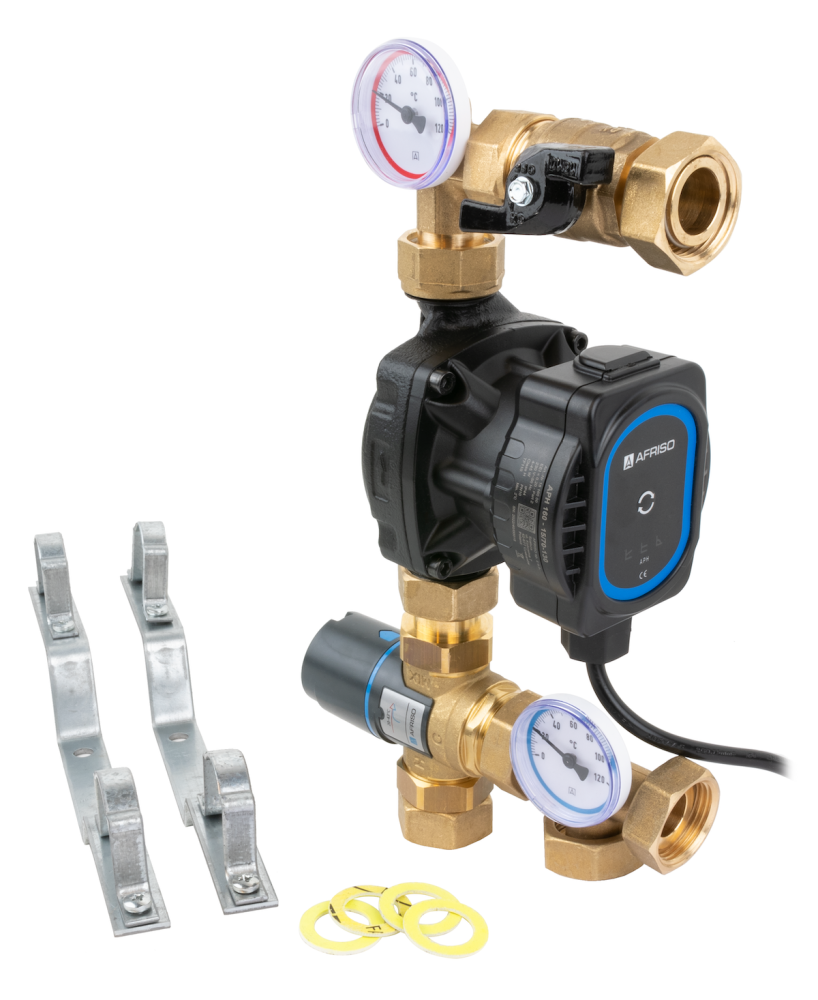

Elementy dostawy
- Dwa wieszaki o rozstawie 220 mm do rozdzielaczy mosiężnych o przekroju belki C7.
- Komplet uszczelek.
Dane techniczne
Parametr / część
Wartość / opis
Przyłącza od strony źródła
nakrętka G1"
Przyłącza do rozdzielacza
nakrętka G1"
Rozstaw przyłączy do rozdzielacza
220 mm
Zawór mieszający
Zawór termostatyczny ATM
Zakres regulacji temperatury medium
20 ÷ 43°C
Pompa obiegowa
AFRISO APH 160 15-7/130 mm
Ciśnienie medium
max 5 bar
Temperatura medium
max 90°C
Medium
woda, mieszanina wody i glikolu o stężeniu maksymalnym 50%
gwarancji
Pliki do pobrania
Instrukcje
BTU moduły mieszające do rozdzielacza ogrzewania płaszczyznowego [PL]
PDF / 0.83 MB
BTU насосно-смесительные узлы для коллектора теплого пола с APH [RU]
PDF / 0.82 MB
BTU насосно-змішувальні вузли для колектора теплої підлоги з APH [UA]
PDF / 0.81 MB
APH pompy obiegowe [PL]
PDF / 0.84 MB
BTU moduły mieszające [PL]
PDF / 1.27 MB
Deklaracja zgodności
APH pompa obiegowa do instalacji grzewczej
PDF / 0.36 MB
