A.PROCALIDA

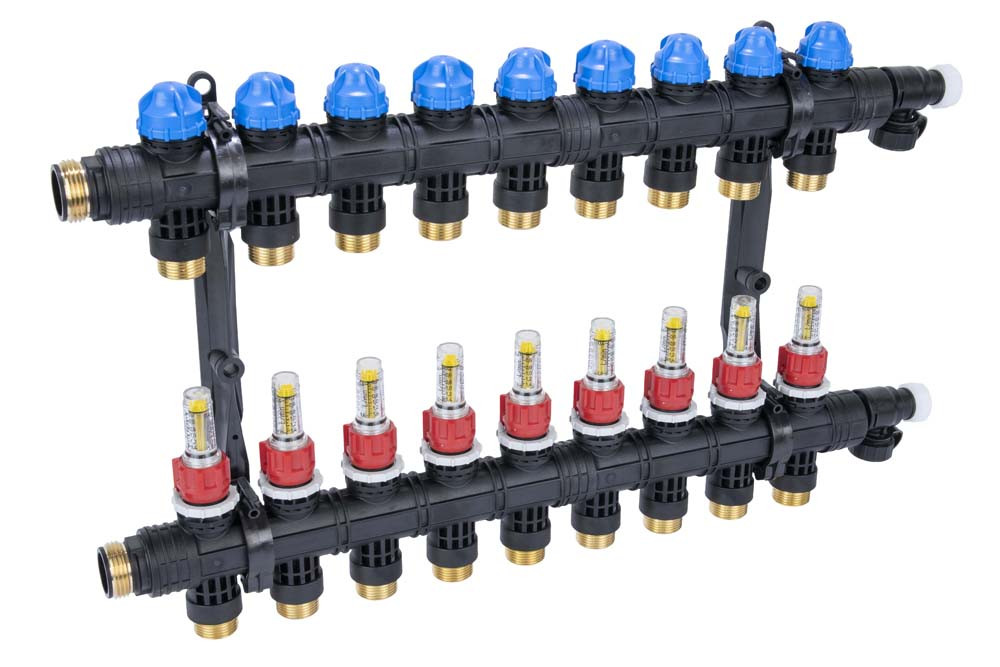

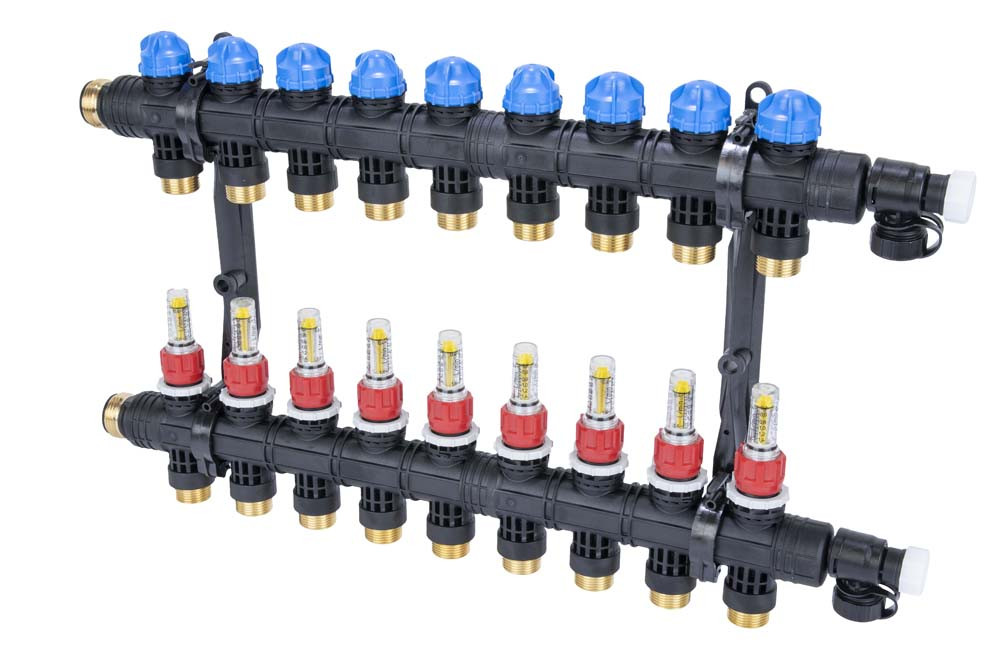

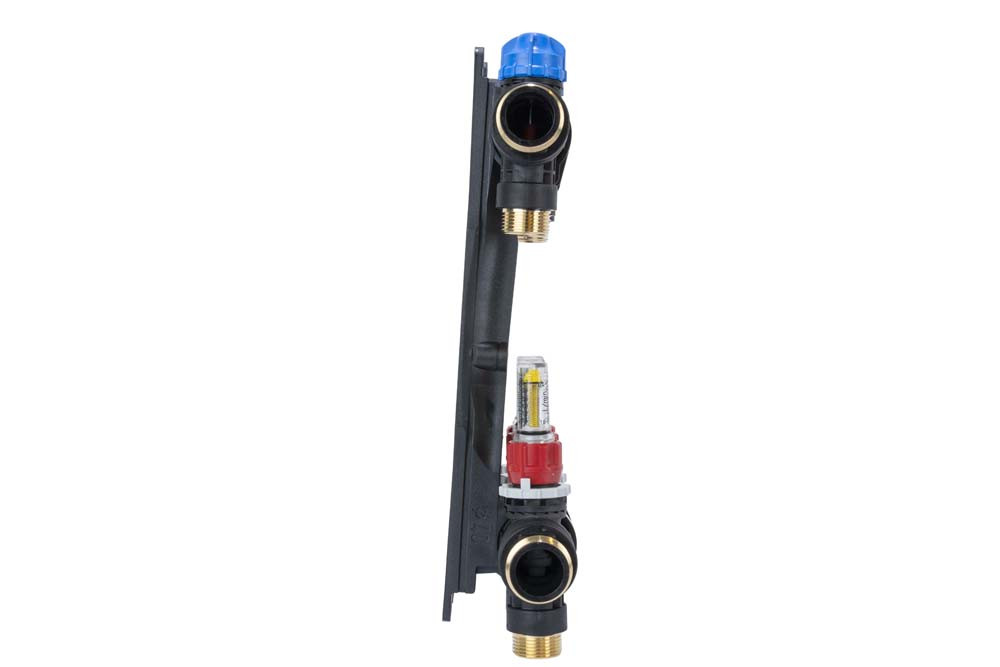

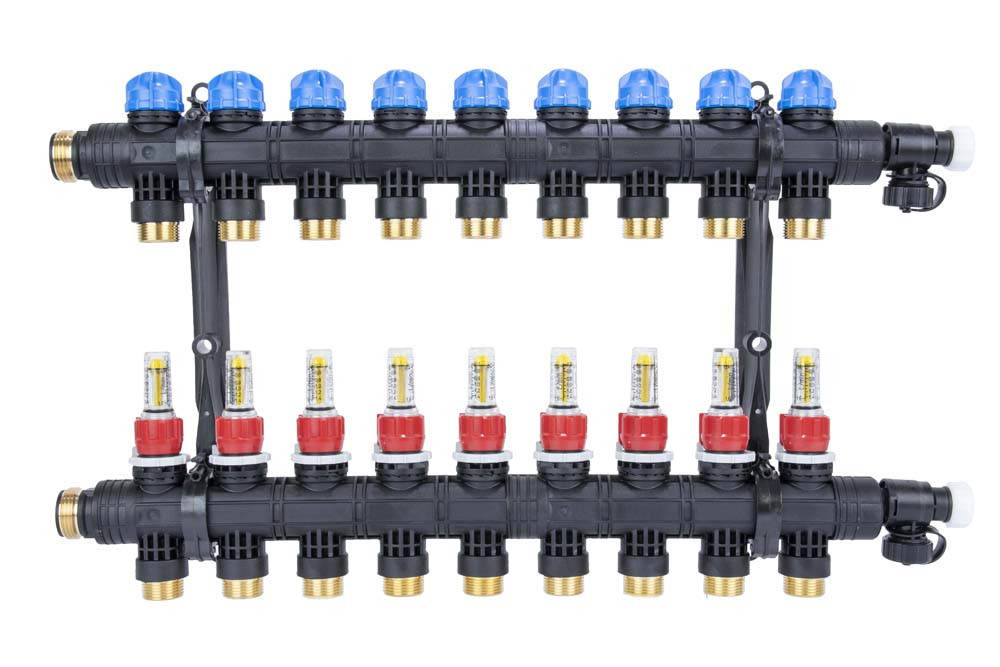

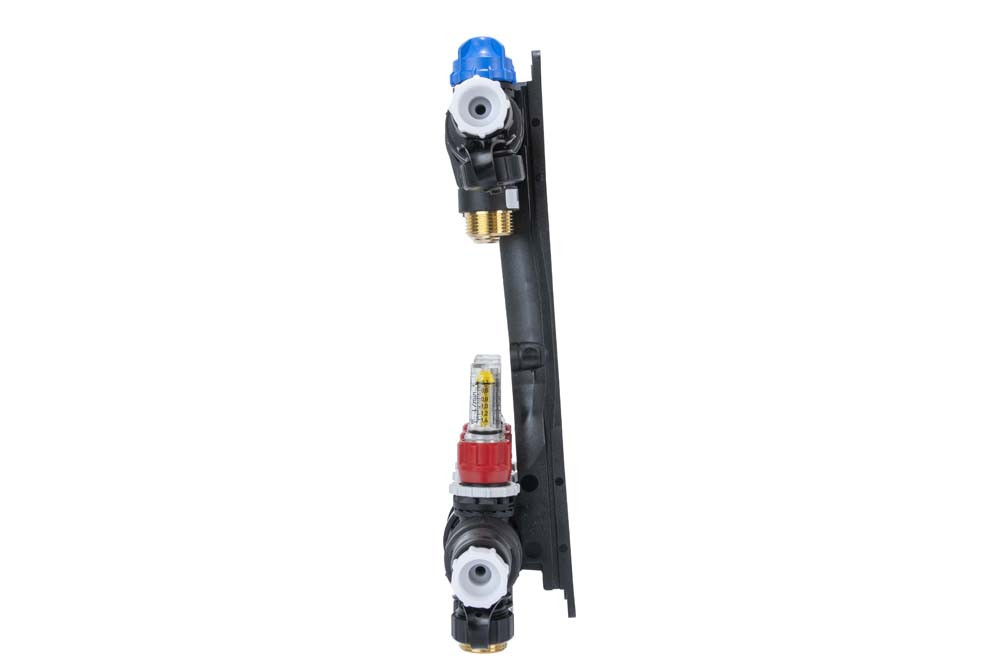

ProCalida EF1 K 9 obiegów grzewczych, G1", 0,2÷1,6 l/min
Kod produktu: 81 269
ZASTOSOWANIE
- Stosowany w instalacjach płaszczyznowych grzewczych lub chłodzących.
- Montowany w szafce umieszczonej w ścianie / na ścianie budynku lub pod stropem w instalacjach sufitowych.
- Rozprowadza ciepło / chłód ze źródła na poszczególne pętle instalacji płaszczyznowej.
- Reguluje strumień medium w każdej z pętli.
OPIS
- Wykonany z poliamidu PA66.
- Belki fabrycznie zamontowane na wieszakach.
- Belka zasilająca wyposażona w rotametry z zakresem regulacji przepływu 0,2 - 1,6 l/min.
- Belka powrotna wyposażona w nakrętki zaworów do ręcznego odcinania strumienia w danej pętli.
- Belki zakończone zaworami do napełniania, opróżniania i płukania instalacji.
- Na zaworach odcinających na belce powrotnej można zamontować siłowniki termoelektryczne (np. TSA-01) i podłączyć je do systemu sterowania strefowego (np. FloorControl, CosiTherm), co pozwoli ustawić różne temperatury w każdej ze stref.
ELEMENTY DOSTAWY
- Uszczelki płaskie do podłączenia instalacji.
- Zapasowe o-ringi do łączenia modułów rozdzielacza.
- Naklejki do oznaczenia pętli.
Dane techniczne
Parametr / część
Wartość / opis
Gwarancja
3 lata
ProCalida_EF1
ilość obiegów
9
przyłącza
2xG1"
zakres regulacji rotametrów
0,2÷1,6 l/min
przyłącza siłowników termoelektrycznych
M30x1,5
parametry pracy
max 90 st. przy 3 bar, max 60 st. przy 6 bar
Pliki do pobrania
KARTY PRODUKTOWE
ProCalida EF1 K Rozdzielacze poliamidowe
PDF / 8.28 MB
KARTY PRODUKTOWE
ProCalida EF1 K rozdzielacze poliamidowe do ogrzewania i chłodzenia płaszczyznowego
PDF / 2.49 MB
INSTRUKCJA OBSŁUGI
ProCalida EF1 K rozdzielacze poliamidowe do ogrzewania i chłodzenia płaszczyznowego
PDF / 3.37 MB
INSTRUKCJA OBSŁUGI
ProCalida EF1 K rozdzielacze poliamidowe do ogrzewania i chłodzenia płaszczyznowego (PL, DE, EN, FR, ES, IT, PT)
PDF / 4.33 MB
INSTRUKCJA OBSŁUGI
Instrukcja obrazkowa składania rozdzielacza ProCalida EF1 K z akcesoriami
PDF / 1.36 MB
INSTRUKCJA OBSŁUGI
ROZDZIELACZE POLIAMIDOWE ProCalida EF1 K DO OGRZEWANIA I CHŁODZENIA PŁASZCZYZNOWEGO
PDF / 4.37 MB
INSTRUKCJA OBSŁUGI
ProCalida EF1 i EF1 K rozdzielacze poliamidowe
PDF / 7.14 MB
