STEROWANIE
Moduł podstawowy BM CosiTherm
Kod produktu: 78 112
ZASTOSOWANIE
- Stosowany w instalacjach grzewczych i chłodzących.

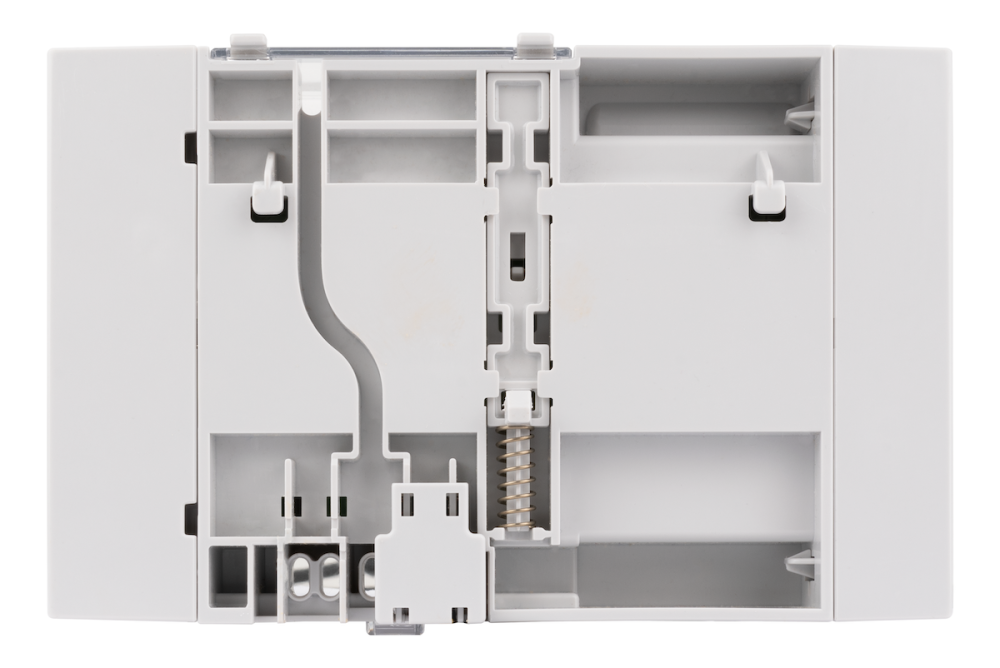

- Montowany na szynie DIN w pobliżu rozdzielacza.
- Zasila moduły sterujące oraz steruje pompami grzania/chłodzenia.
OPIS
- Kluczowy element systemu sterowania CosiTherm. Pozwala podłączyć moduły sterujące przewodowe / bezprzewodowe w dowolnej konfiguracji.
- Umożliwia sterowanie pracą pomp grzania i chłodzenia przez dedykowane styki przełączające.

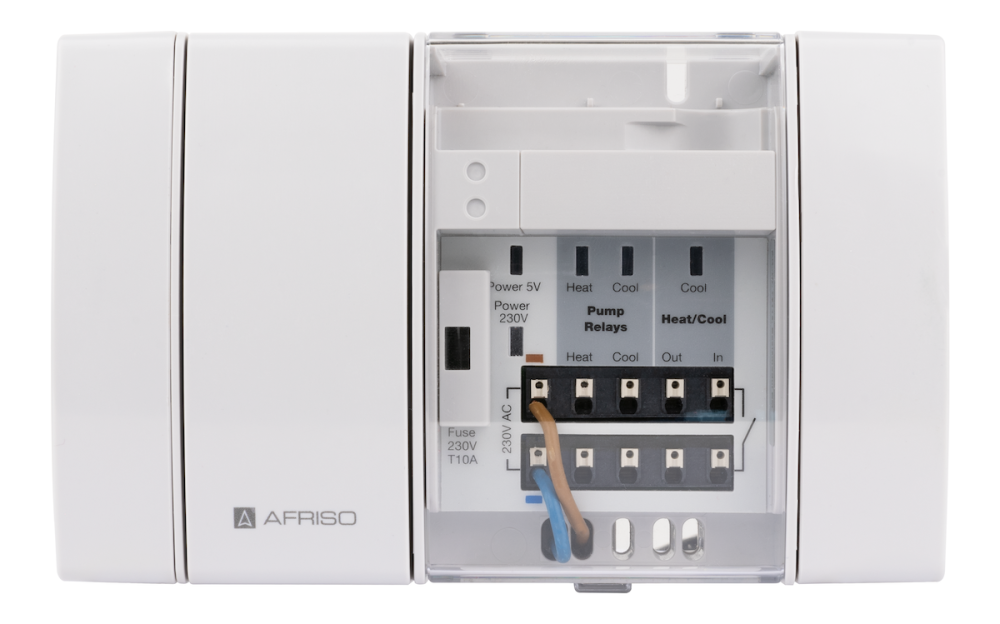

- Dioda zasilania pokazuje zasilanie modułu i modułów sterujących.
- Dioda zasilania napięciem 5 V pokazuje zasilanie termostatów przewodowych R D, podłączonych do modułów przewodowych RM D.
- Diody pomp pokazują pracę pomp grzania lub chłodzenia.
- Dioda chłodzenia pokazuje przejście systemu w tryb chłodzenia oraz aktywność styku przełączającego.
- Styki grzania / chłodzenia pozwolą przejść systemowi z trybu grzania na tryb chłodzenia, bazując na sygnale zewnętrznym, np. z termostatu.

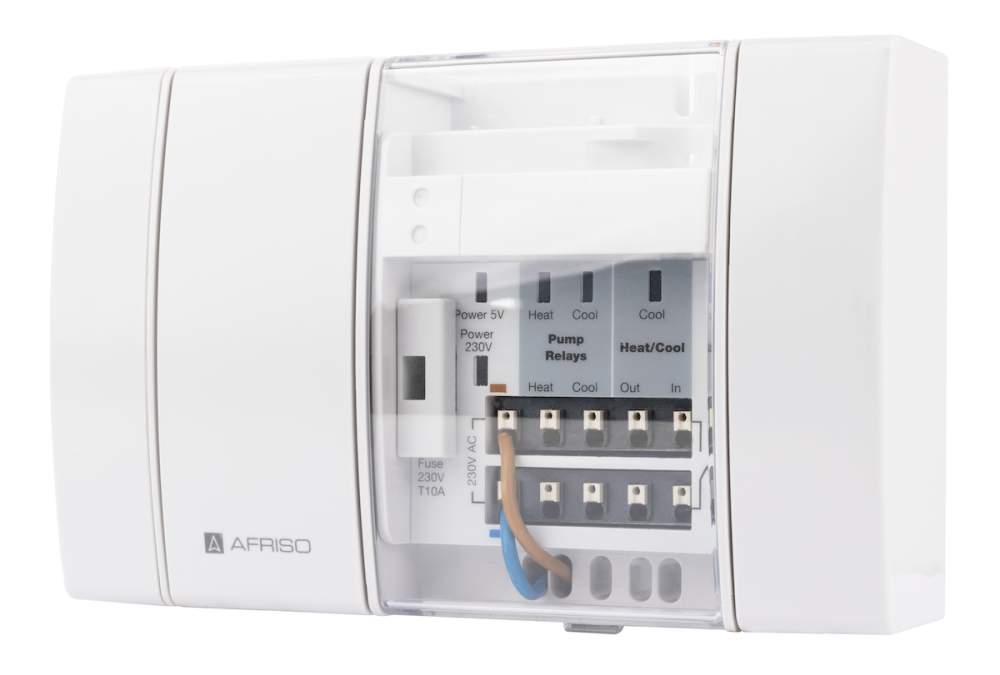

- Przezroczysta osłona to ochrona przed przypadkowym dotknięciem styków modułu.
- Doposażenie modułu BM w moduł czasowy UM pozwoli sterować obniżeniem temperatury na podstawie własnego harmonogramu, pozwoli też zaprogramować zabezpieczenia przed zastaniem pomp i siłowników.
ELEMENTY DOSTAWY

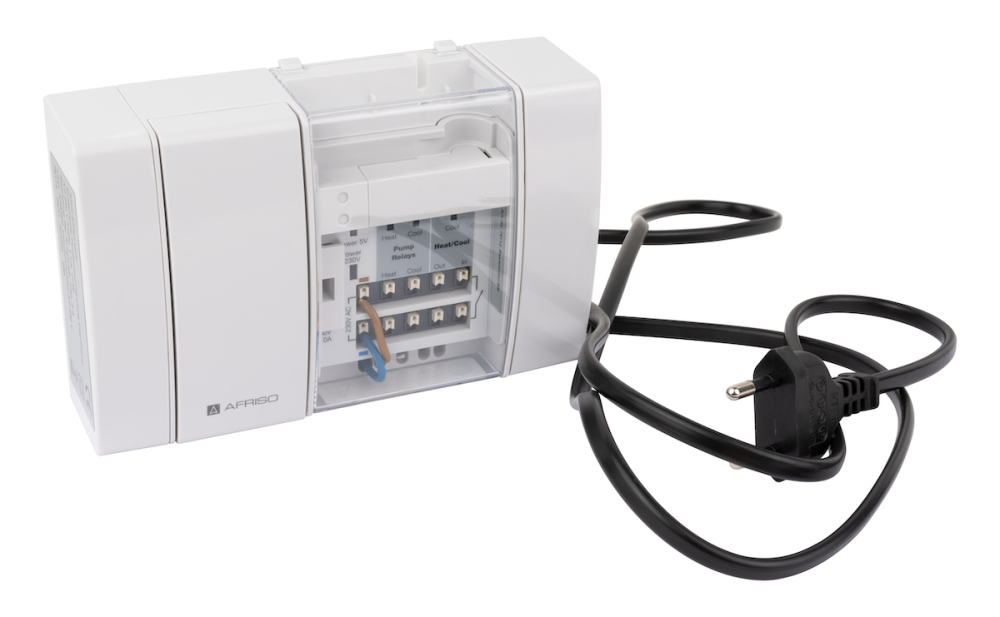

- Przewód zasilający zakończony wtyczką.
Dane techniczne
Parametr / część
Wartość / opis
Wycofany z oferty
NIE
Gwarancja
3 lata
Certyfikaty
CE
liczba stref/termostatów w ramach jednego systemu
max 18
liczba siłowników termoelektrycznych w ramach jednego systemu
max 72
FloorControl
zasilanie
230 V AC
obciążalność styku pompy
2 A/230 V AC
obciążalność styku bezpotencjałowego
2 A/230 V AC
