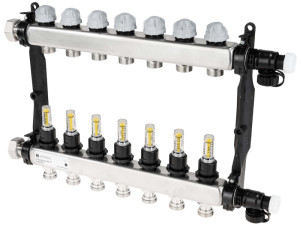

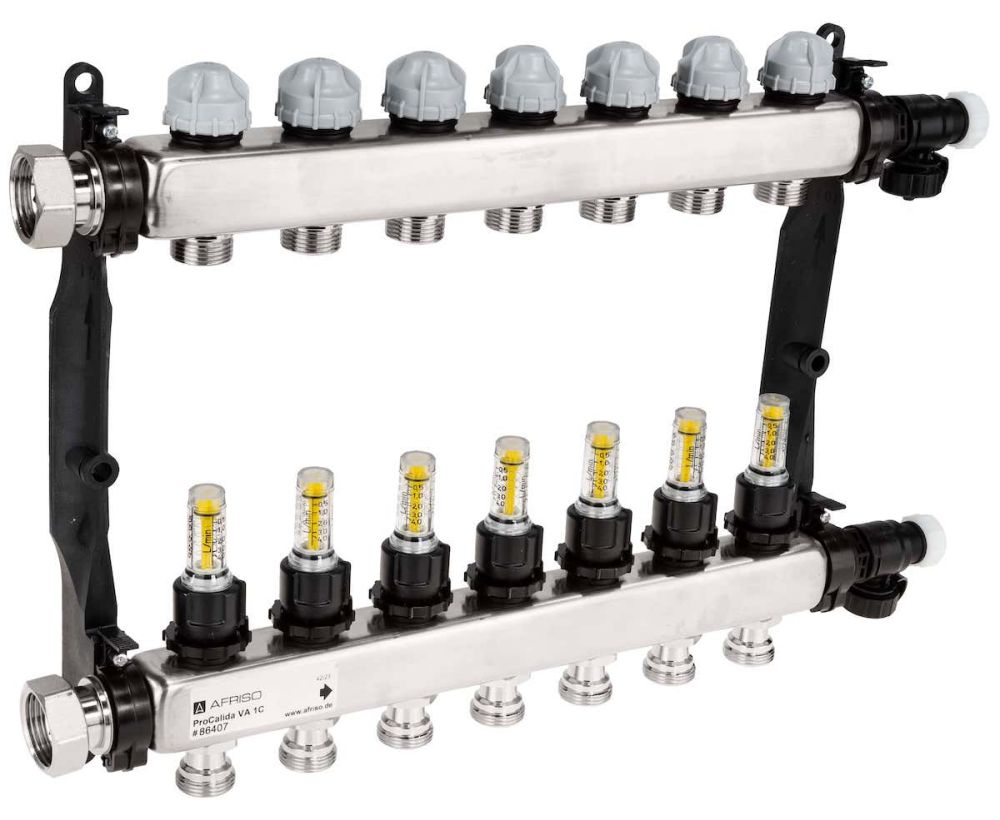

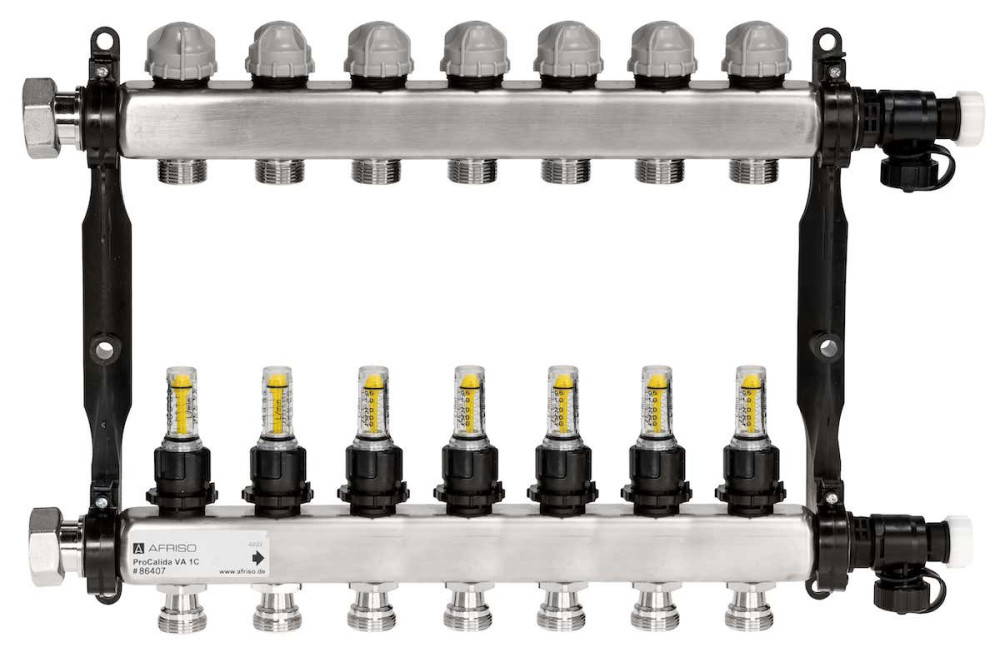

ProCalida VA 1C ze stali nierdzewnej, 7 obiegów, nakrętki G1'', 0,5 ÷ 4,0 l/min
Kod produktu: 86 407
Zastosowanie
- Stosowany w instalacjach płaszczyznowych grzewczych lub chłodzących.
- Montowany w szafce umieszczonej w ścianie/na ścianie budynku lub pod stropem w instalacjach sufitowych.
- Rozprowadza ciepło/chłód ze źródła na poszczególne pętle instalacji płaszczyznowej.
- Reguluje strumień medium w każdej z pętli.
Opis
- Wykonany ze stali nierdzewnej.
- Belka zasilająca wyposażona w rotametry z zakresem regulacji przepływu 0,5 ÷ 4,0 l/min.
- Belka powrotna wyposażona w nakrętki zaworów do ręcznego odcinania strumienia w danej pętli.
- Belki zakończone zaworami do napełniania, opróżniania i płukania instalacji.
- Na zaworach odcinających na belce powrotnej można zamontować siłowniki termoelektryczne (np. TSA-01) i podłączyć je do systemu sterowania strefowego (np.: CosiTherm), co pozwoli ustawić różne temperatury w każdej ze stref.

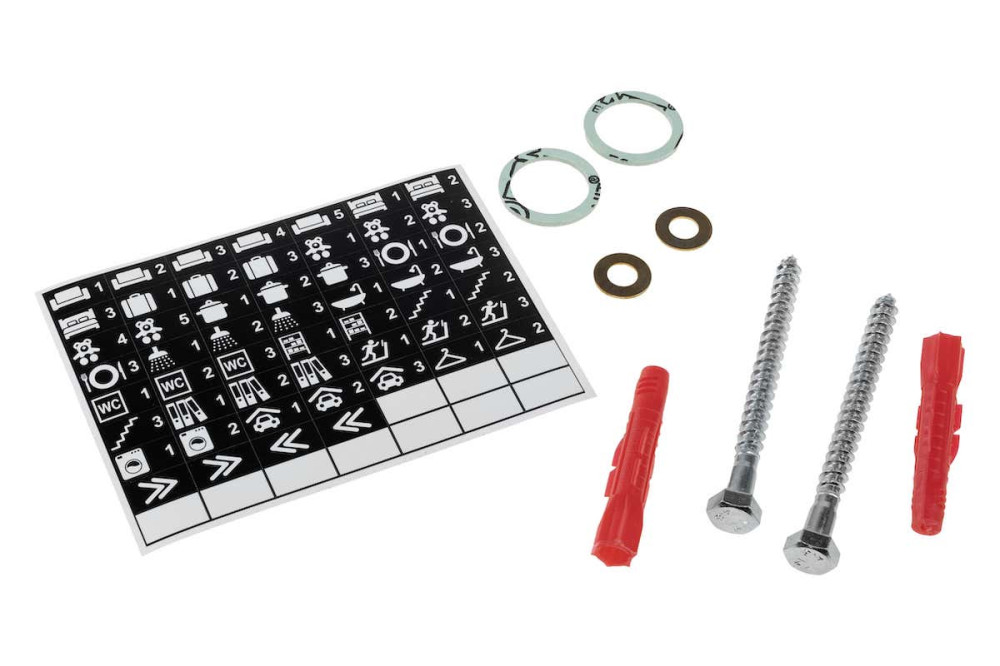

Elementy dostawy
- Belka powrotna i zasilająca.

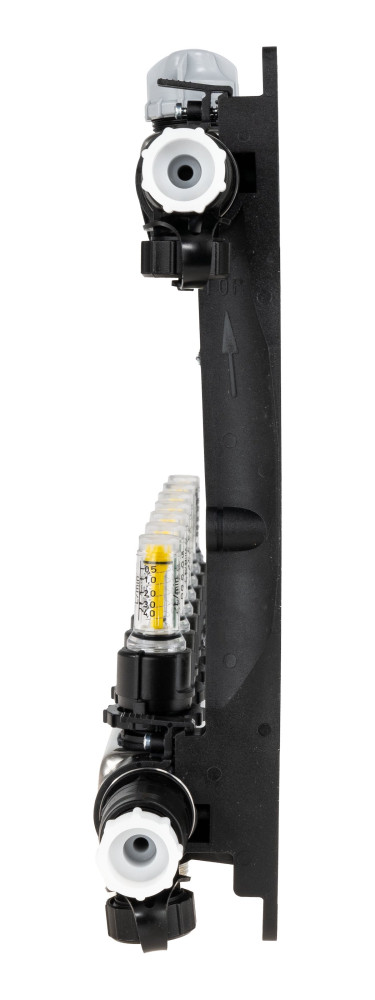

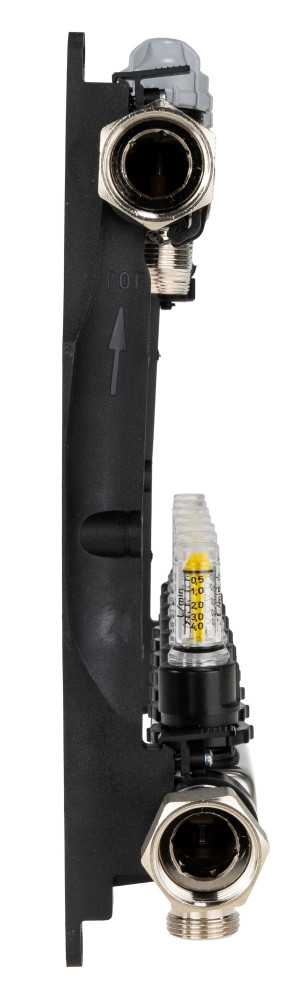

- Dwa wieszaki ścienne.
- Śruby wraz z kołkami do montażu naściennego wieszaków.
- Śruby do zabezpieczenia zatrzasków belek.
- Uszczelki płaskie do podłączenia instalacji.
- Naklejki do oznaczenia pętli.
Dane techniczne
Parametr / część
Wartość / opis
Liczba obiegów
7
Przyłącza rozdzielacza
nakrętki G1"
Przyłącza pętli grzewczych
¾” z uszczelnieniem stożkowym (eurokonus)
Przyłącza siłowników termoelektrycznych
M30x1,5
Rozstaw przyłączy głównych
220 mm
Zakres regulacji przepływu medium
0,5 ÷ 4,0 l/min
Ciśnienie medium
Temperatura medium
max 90°C przy 3 bar, max 60°C przy 6 bar
Medium
woda, mieszanina wody i glikolu o stężeniu maksymalnym 50%
gwarancji
