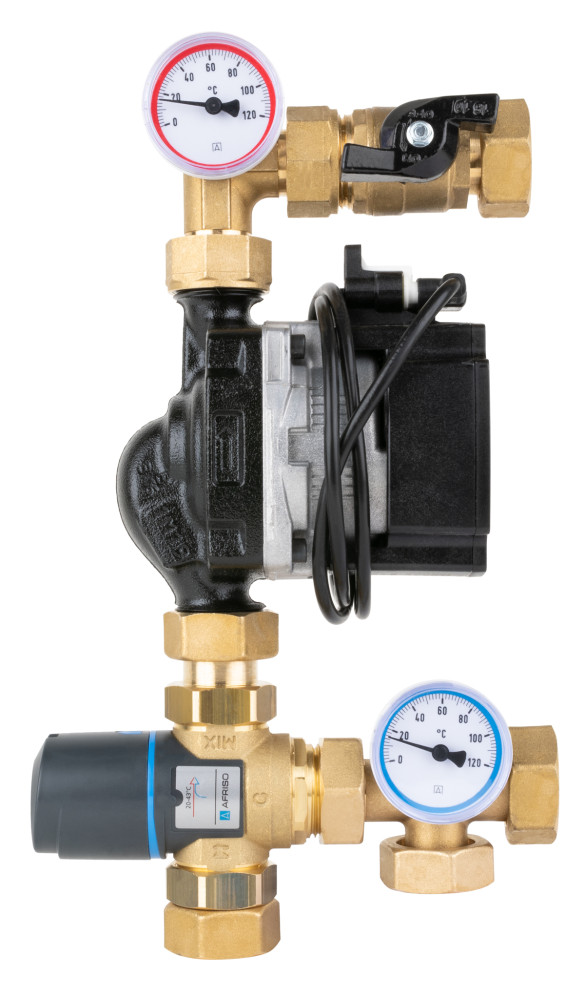

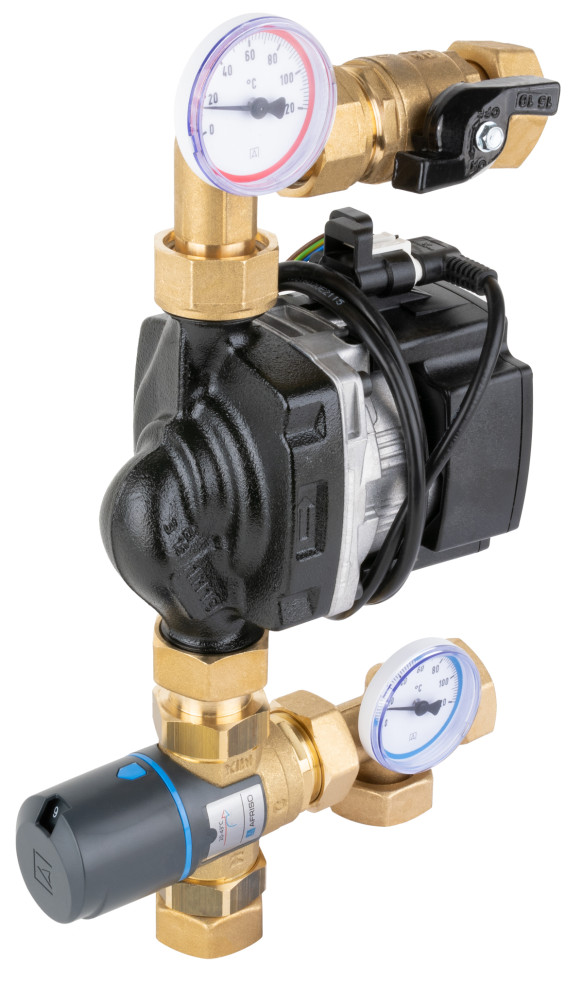

Moduł mieszający BTU 501 do ogrzewania podłogowego z zaworem ATM, pompa Grundfos UPM3 Auto
Kod produktu: 90 501 10
Zastosowanie
- Stosowany w instalacjach grzewczych.

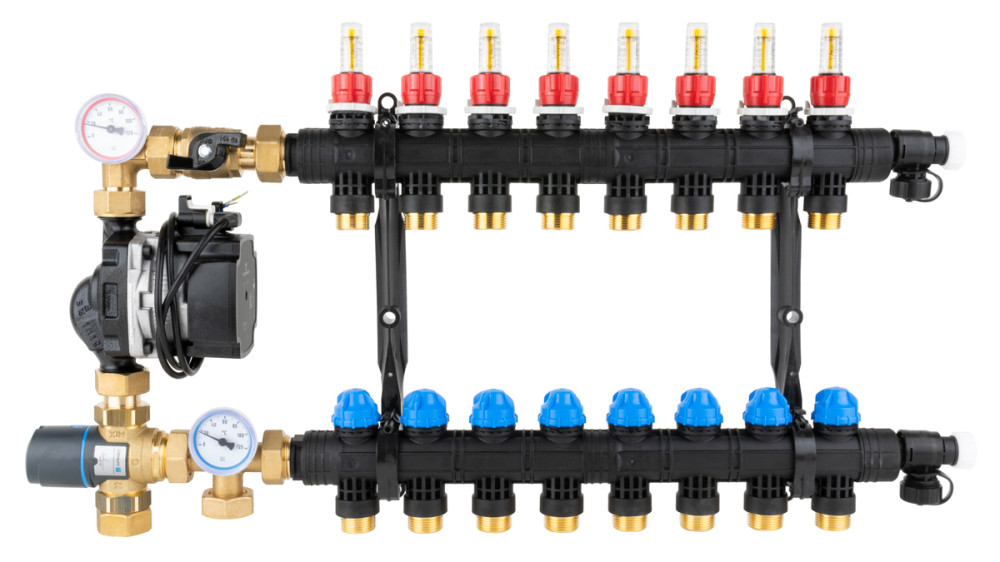

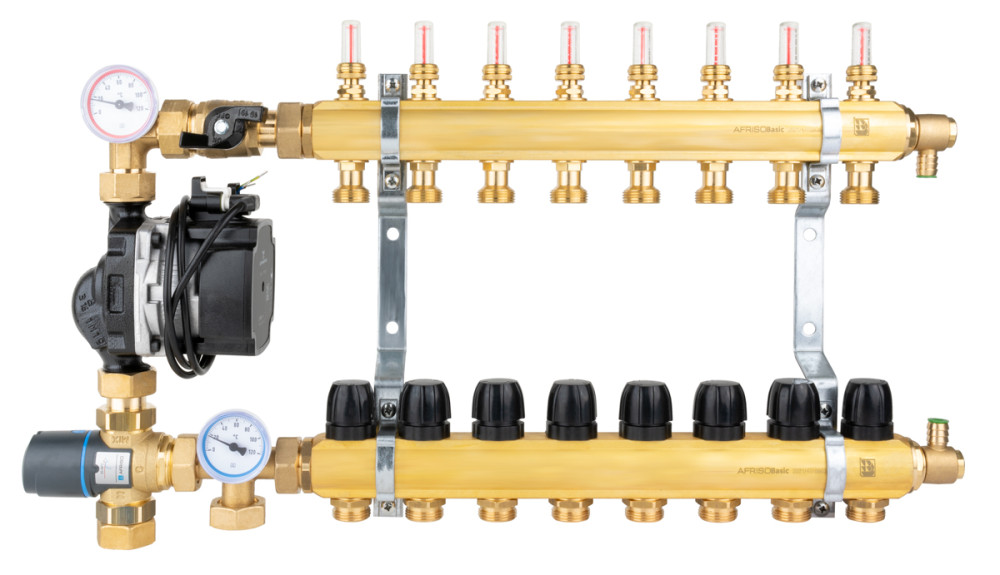

- Montowany między źródłem ciepła a rozdzielaczem ogrzewania płaszczyznowego w szafce rozdzielacza.
- Przygotowuje czynnik o odpowiedniej temperaturze i tłoczy go do pętli grzewczych rozdzielacza.
Opis

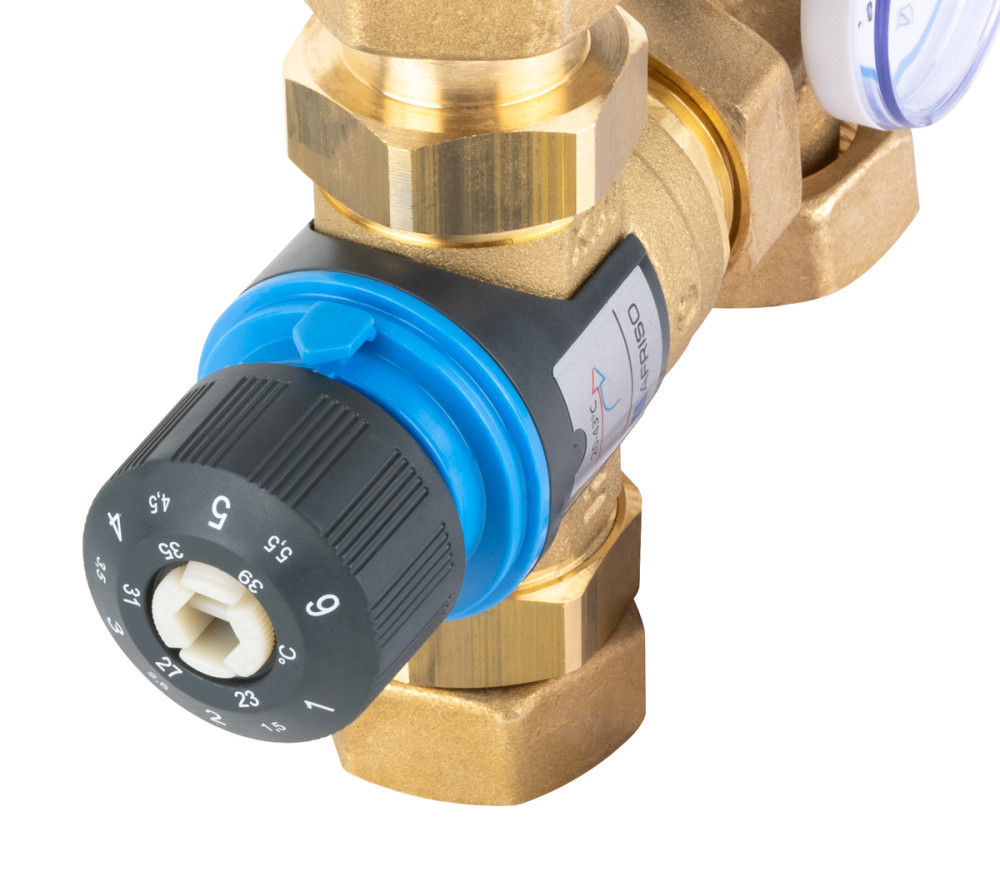

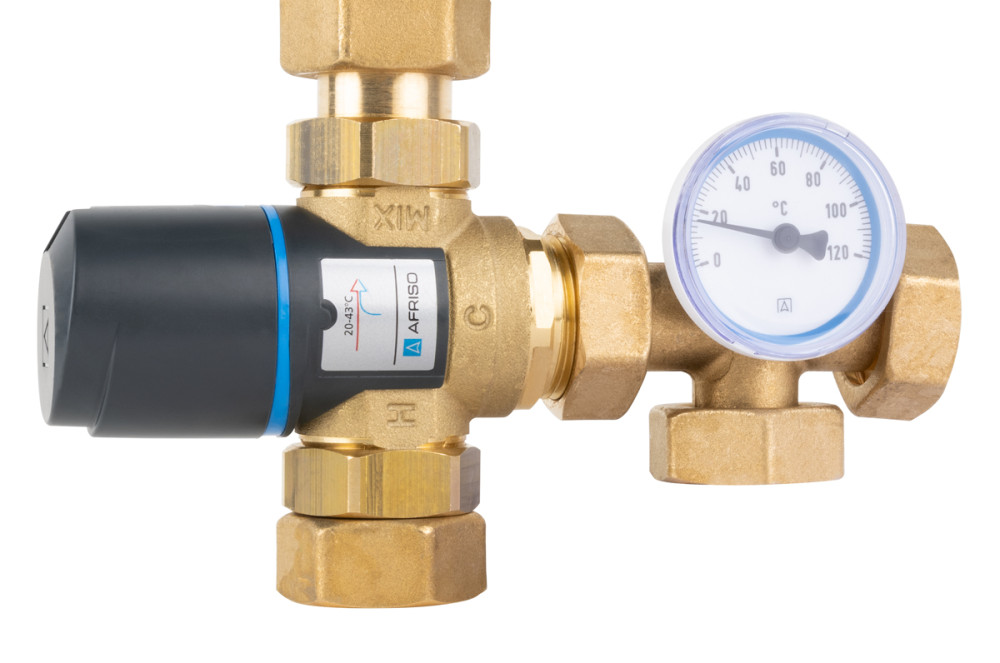

- Wyposażony w termostatyczny zawór mieszający ATM 561. Zawór utrzymuje temperaturę zasilania ustawioną na pokrętle w zakresie 20÷43°C.

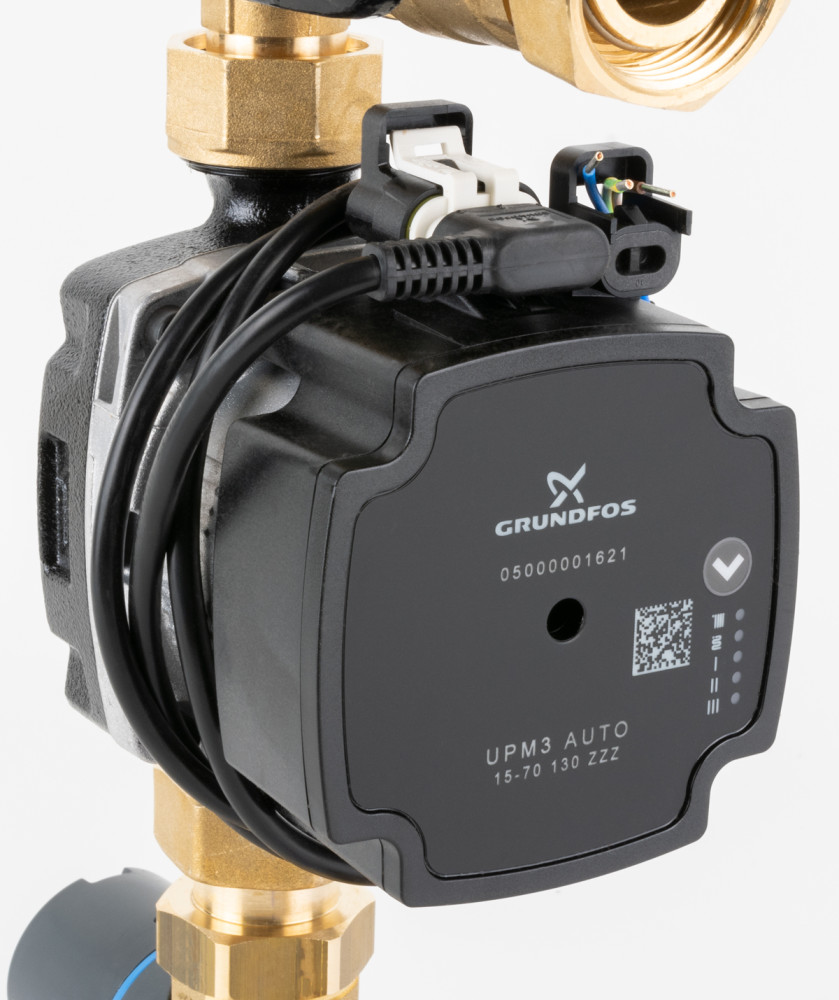

- Pompa obiegowa Grundfos UMP3 Auto.

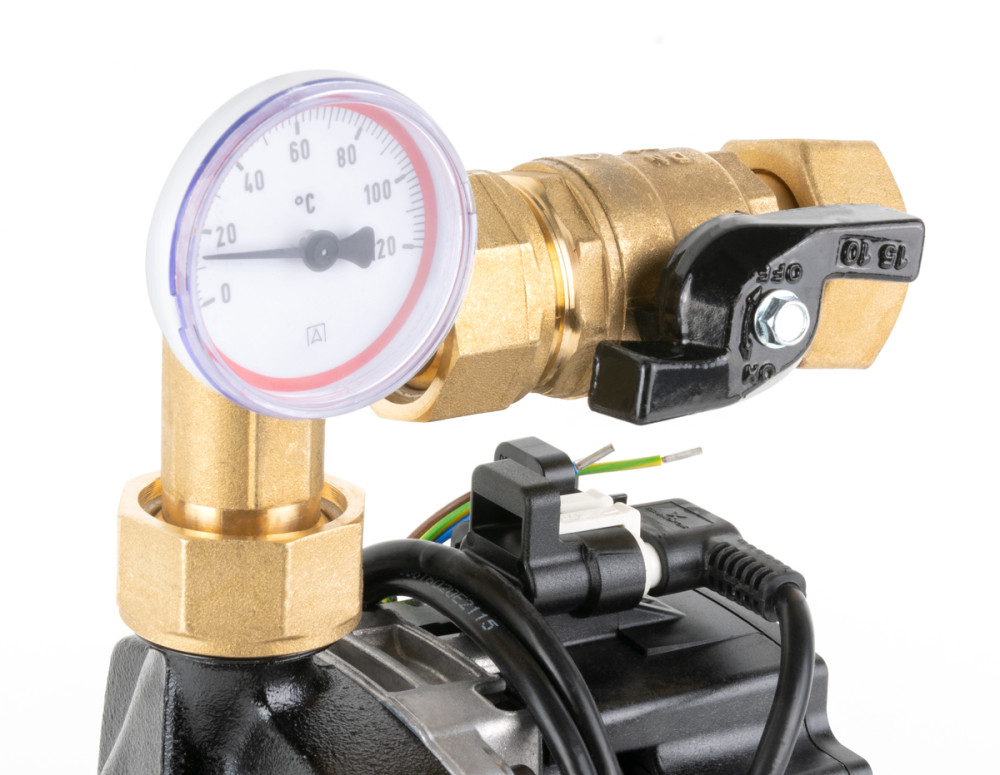

- Termometry na zasilaniu i powrocie z rodzielacza kontrolują temperaturę medium.
- Zawór odcinający umożliwia odcięcie pompy obiegowej od belki zasilającej rozdzielacza.

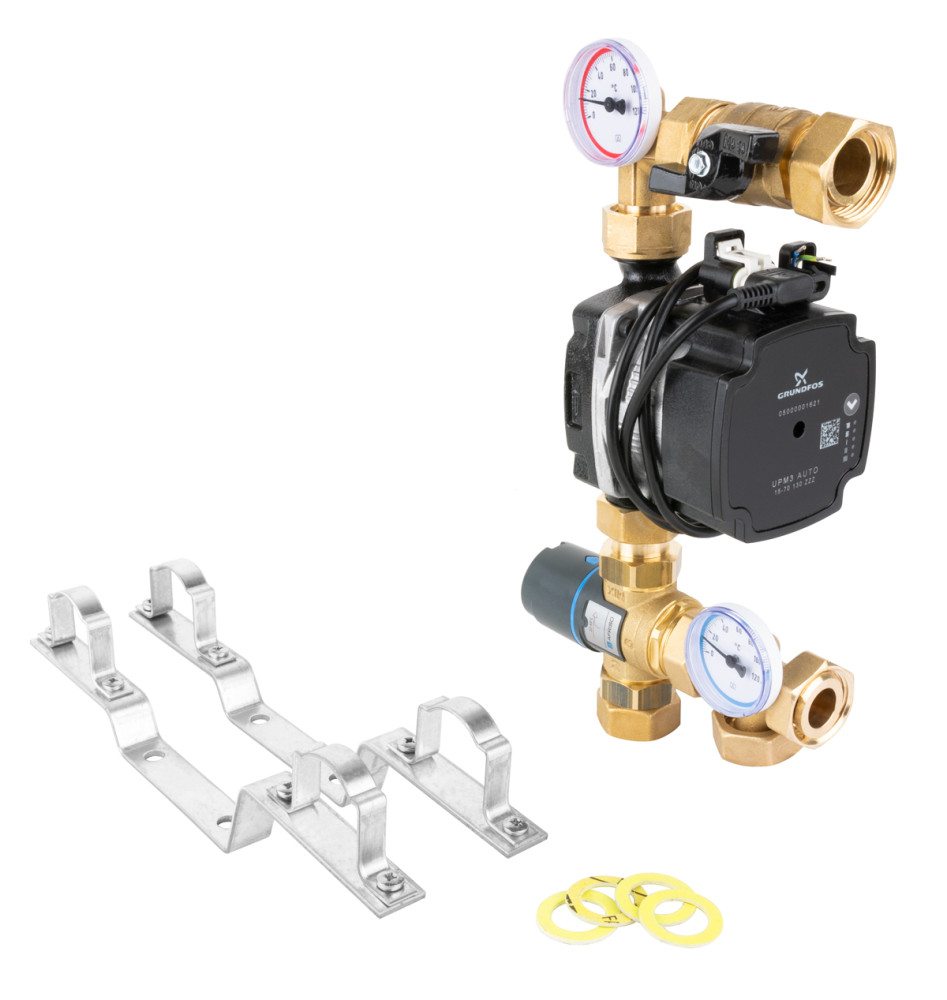

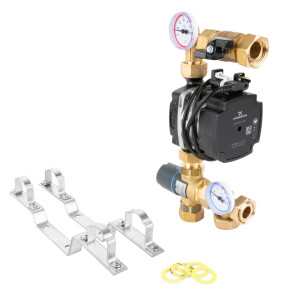

Elementy dostawy
- Dwa wieszaki o rozstawie 220 mm do rozdzielaczy mosiężnych o przekroju belki C7.
- Komplet uszczelek.
Dane techniczne
Parametr / część
Wartość / opis
Przyłącza od strony źródła
nakrętka G1"
Przyłącza do rozdzielacza
nakrętka G1"
Rozstaw przyłączy do rozdzielacza
220 mm
Zawór mieszający
Zawór termostatyczny ATM
Zakres regulacji temperatury medium
20 ÷ 43°C
Pompa obiegowa
Grunfos UPM3 Auto
Ciśnienie medium
max 5 bar
Temperatura medium
max 90°C
Medium
woda, mieszanina wody i glikolu o stężeniu maksymalnym 50%
