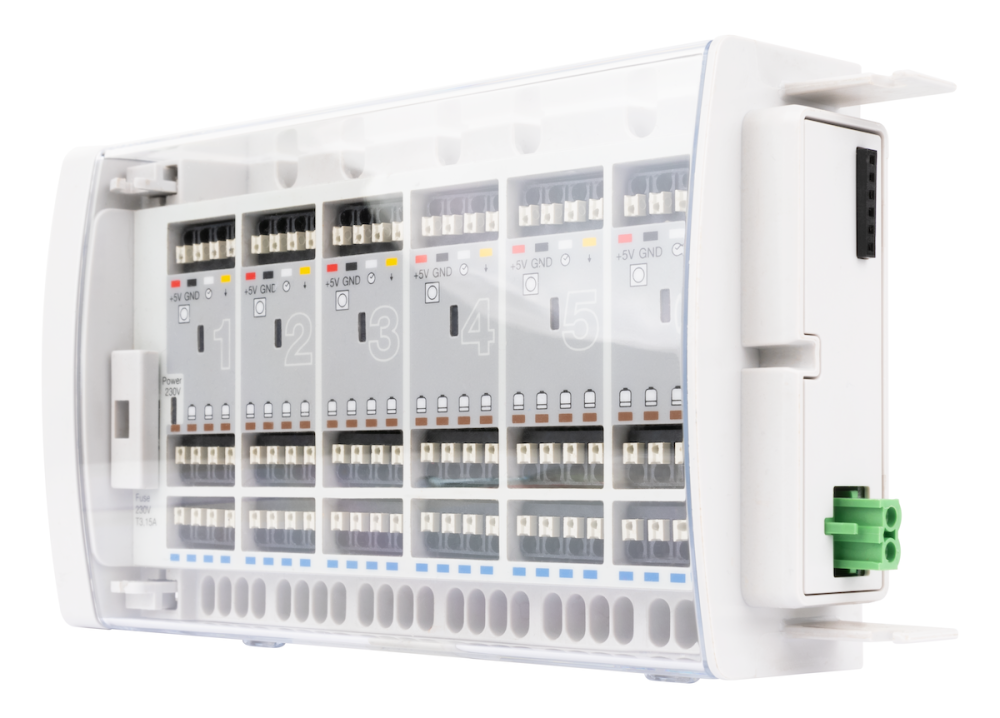

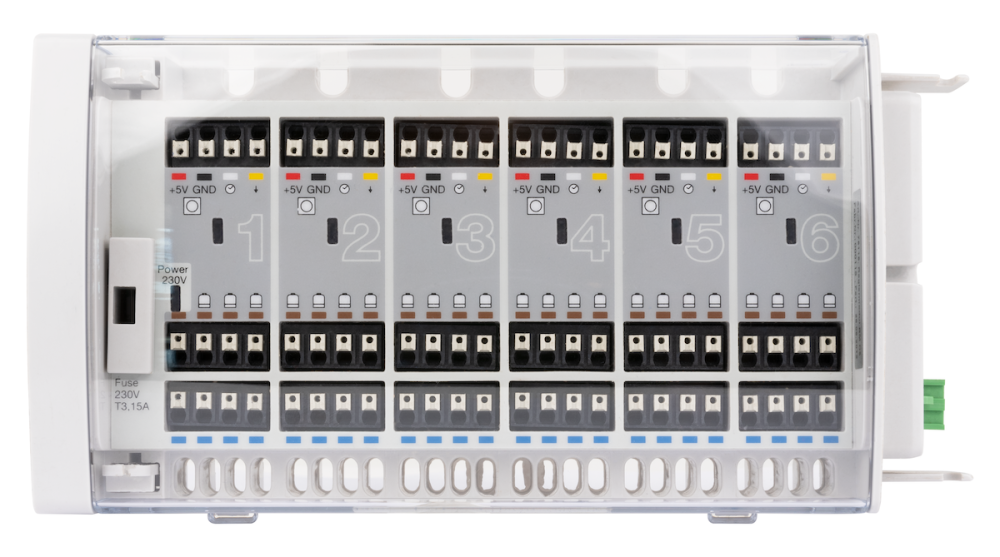

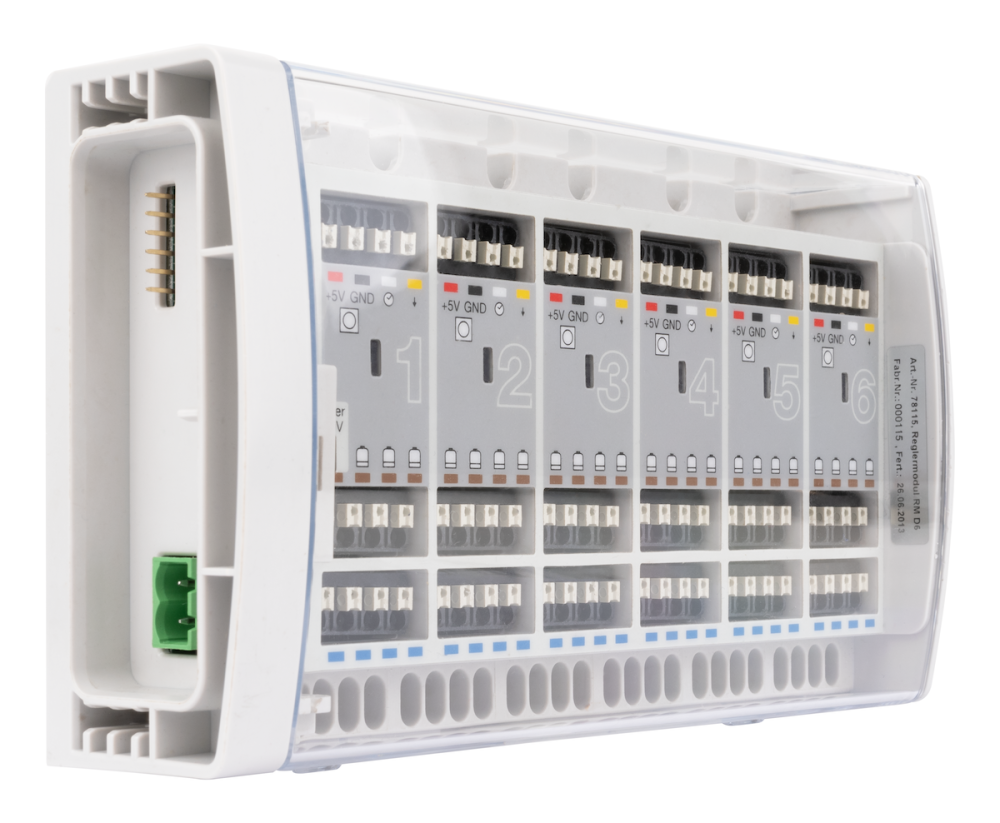

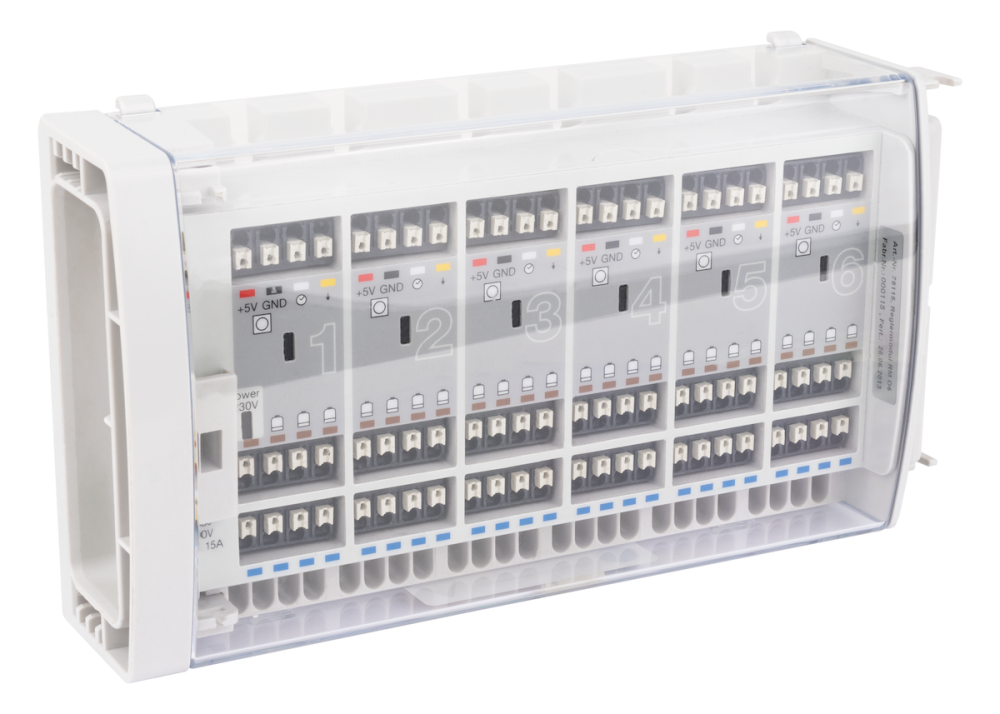

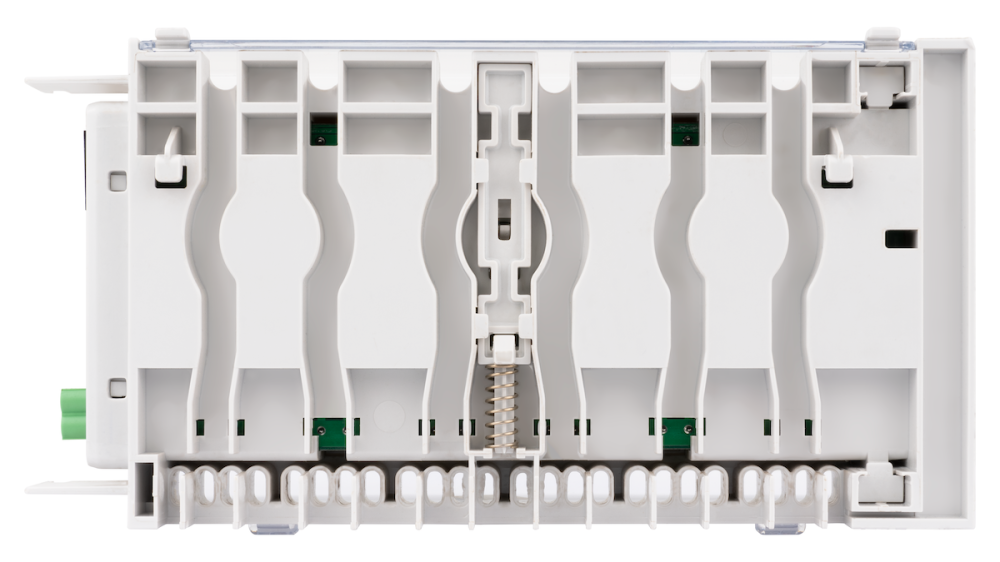

Moduł sterujący przewodowy RM D6 CosiTherm
Kod produktu: 78 115
Zastosowanie
- Stosowany w instalacjach grzewczych i chłodzących.
- Montowany na szynie DIN do modułu podstawowego BM w pobliżu rozdzielacza.
- Steruje temperaturą w pomieszczeniach / strefach przez siłowniki termoelektryczne na podstawie sygnałów z termostatów tam umieszczonych.
Opis
- Pozwala sparować do 6 termostatów bezprzewodowych R D i podłączyć do 24 siłowników termoelektrycznych (np. TSA 01).
- Dioda zasilania informuje o zasilaniu modułu i siłowników, diody stref informują o aktywności pracy grzania / chłodzenia w danej strefie.
- Przezroczysta osłona zapobiega przypadkowemu dotknięciu styków modułu.
Elementy dostawy
- Opaski na przewody.
Dane techniczne
Parametr / część
Wartość / opis
Komunikacja
przewodowa
Napięcie zasilania
230 V AC przez moduł podstawowy
Liczba stref grzewczych/chłodzących
6
Liczba obsługiwanych siłowników termoelektrycznych
24
Stopień ochrony IP
IP20
gwarancji
Pliki do pobrania
Instrukcje
D2 D6 CosiTherm moduły sterujące przewodowe [PL][DE][EN]
PDF / 3.26 MB
D2 D6 CosiTherm moduły sterujące przewodowe [PL]
PDF / 3.00 MB
D2 D6 CosiTherm reglermodul draht [DE]
PDF / 2.90 MB
D2 D6 CosiTherm controller module wired [EN]
PDF / 2.92 MB
CosiTherm D2 / D6 модули управления проводные [RU]
PDF / 2.17 MB
CosiTherm D2/D6 модулі керування [UA]
PDF / 2.19 MB
