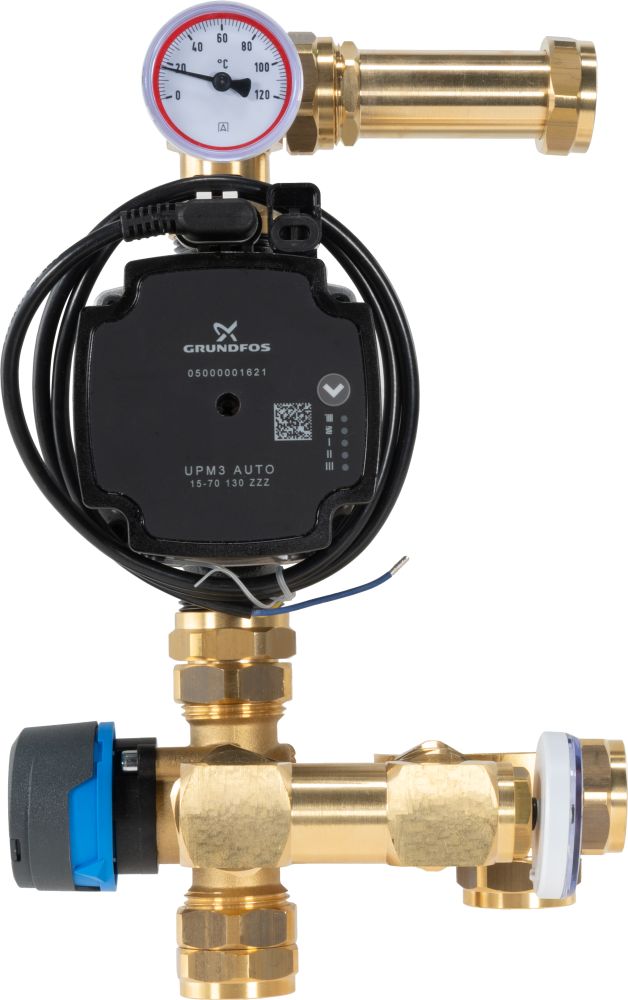

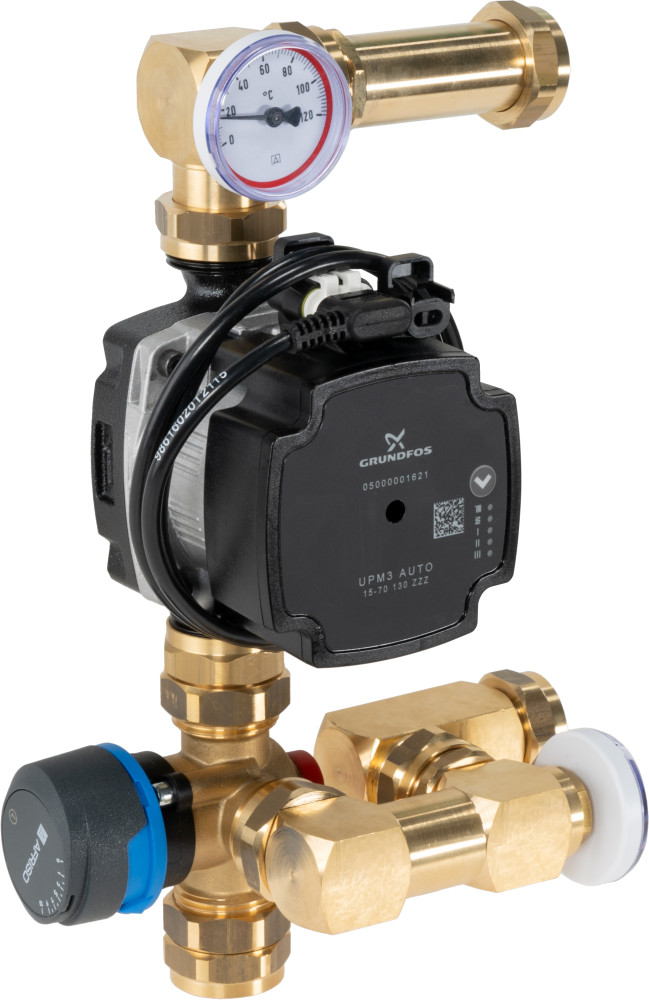

Moduł mieszający BRU 551 do ogrzewania podłogowego z zaworem ARV 362 Vario ProClick
Kod produktu: 90 551 00
Zastosowanie
- Stosowany w instalacjach grzewczych.
- Montowany między źródłem ciepła a rozdzielaczem ogrzewania płaszczyznowego w szafce rozdzielacza.
- Przygotowuje czynnik o odpowiedniej temperaturze i tłoczy go do pętli grzewczych rozdzielacza.
Opis

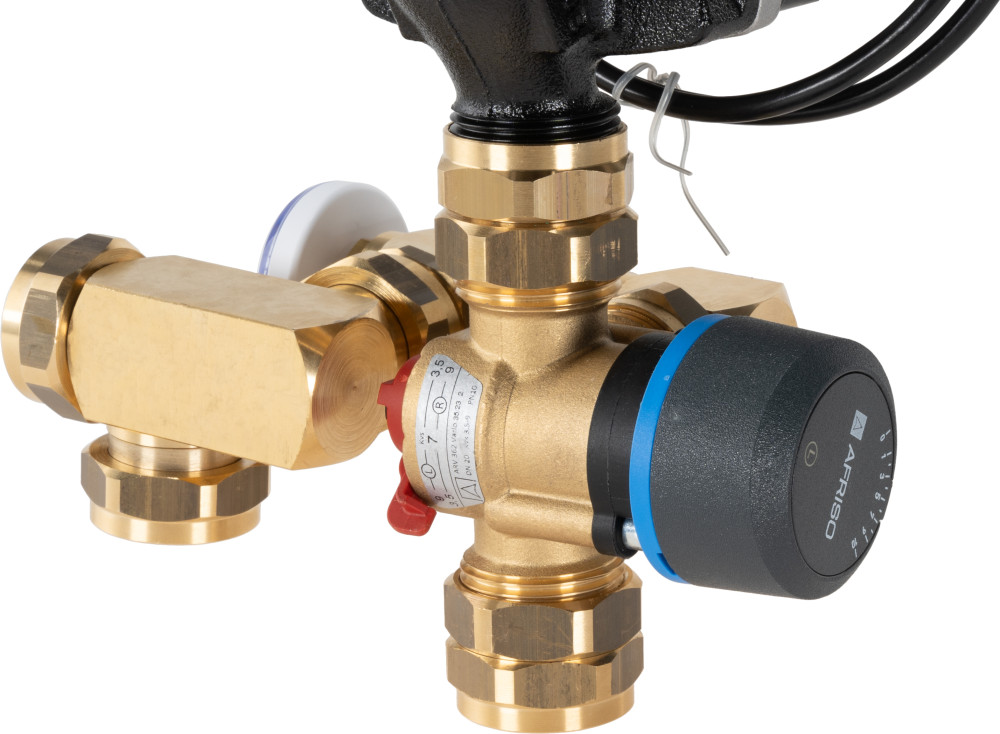

- Wyposażony w obrotowy zawór mieszający ARV 362 Vario ProClick z możliwością ustawienia współczynnika Kvs w zakresie 3,5 ÷ 9 m³/h.

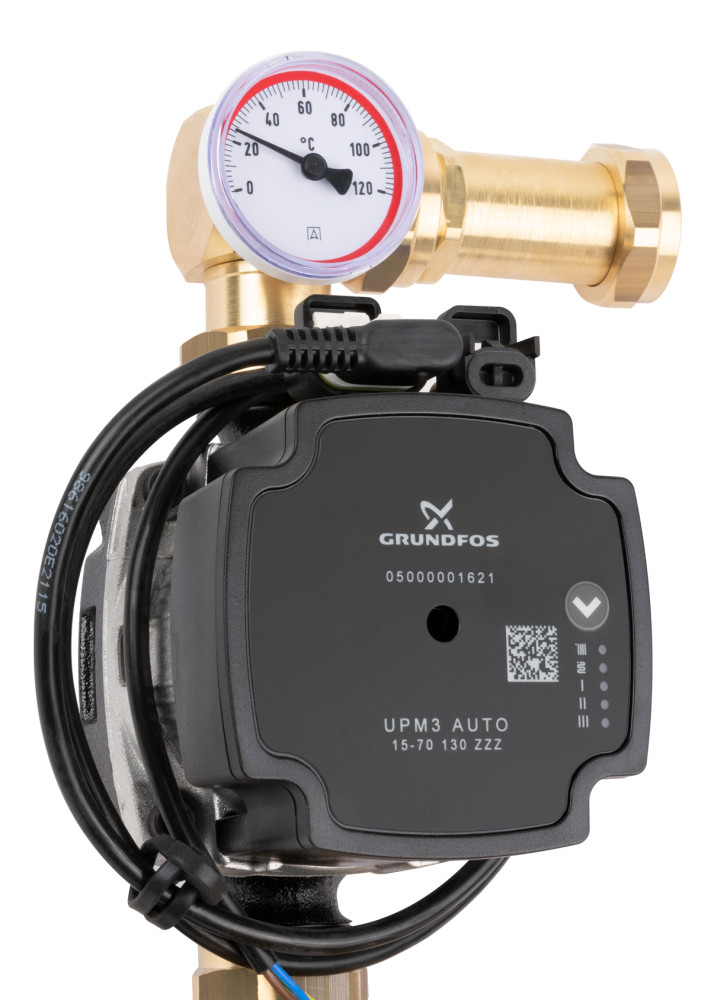

- Pompa obiegowa Grundfos UPM3 Auto.

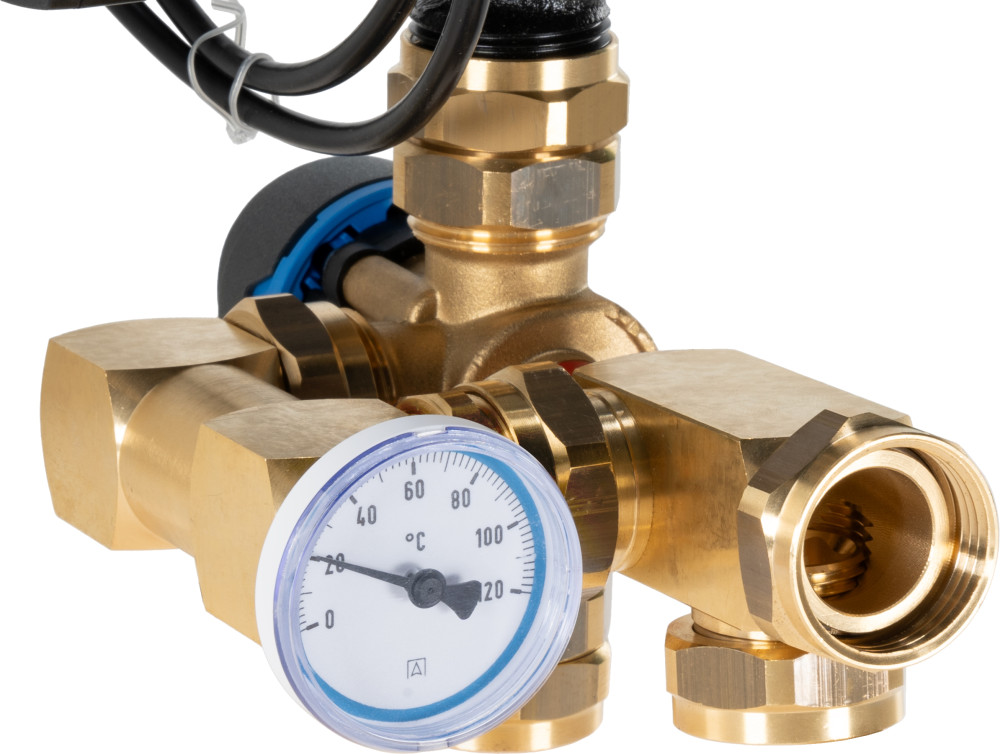

- Termometry na zasilaniu i powrocie z rozdzielacza kontrolują temperaturę medium.

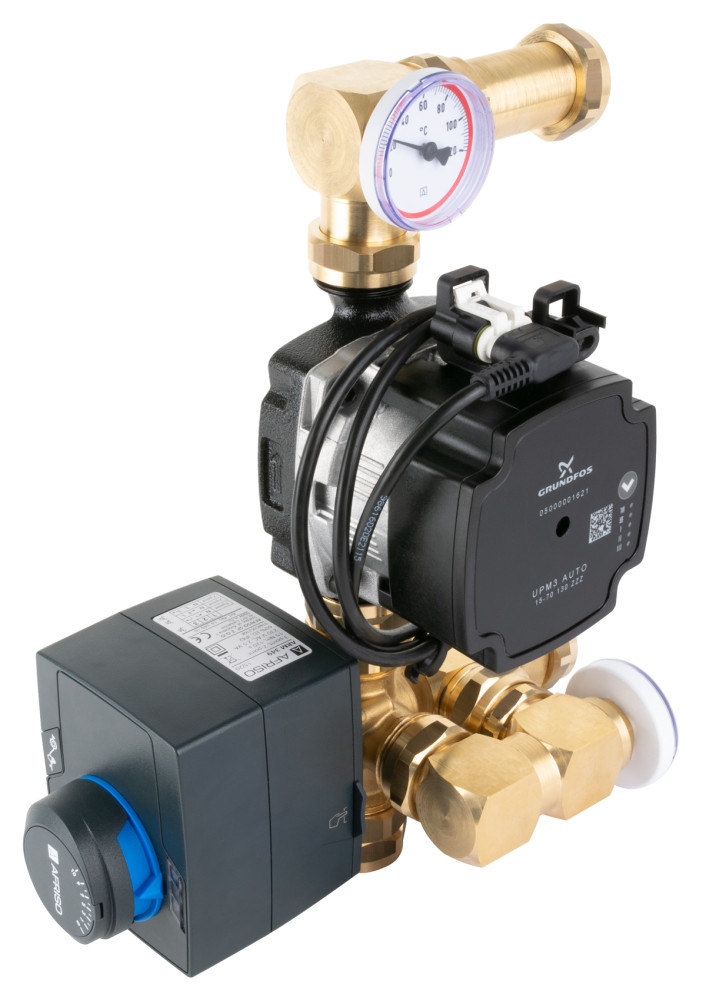

- Zamontowanie na zaworze mieszającym siłownika ARM ProClick i podłączenie go do regulatora BWC 310 umożliwia automatyczną zmianę temperatury zasilającej w zależności od temperatury zewnętrznej.
- Zamontowane na zaworze mieszającym regulatora zintegrowanego z siłownikiem ACT ProClick lub ARC ProClick umożliwia automatyczną regulację temperatury zasilania stałotemperaturowo lub pogodowo.

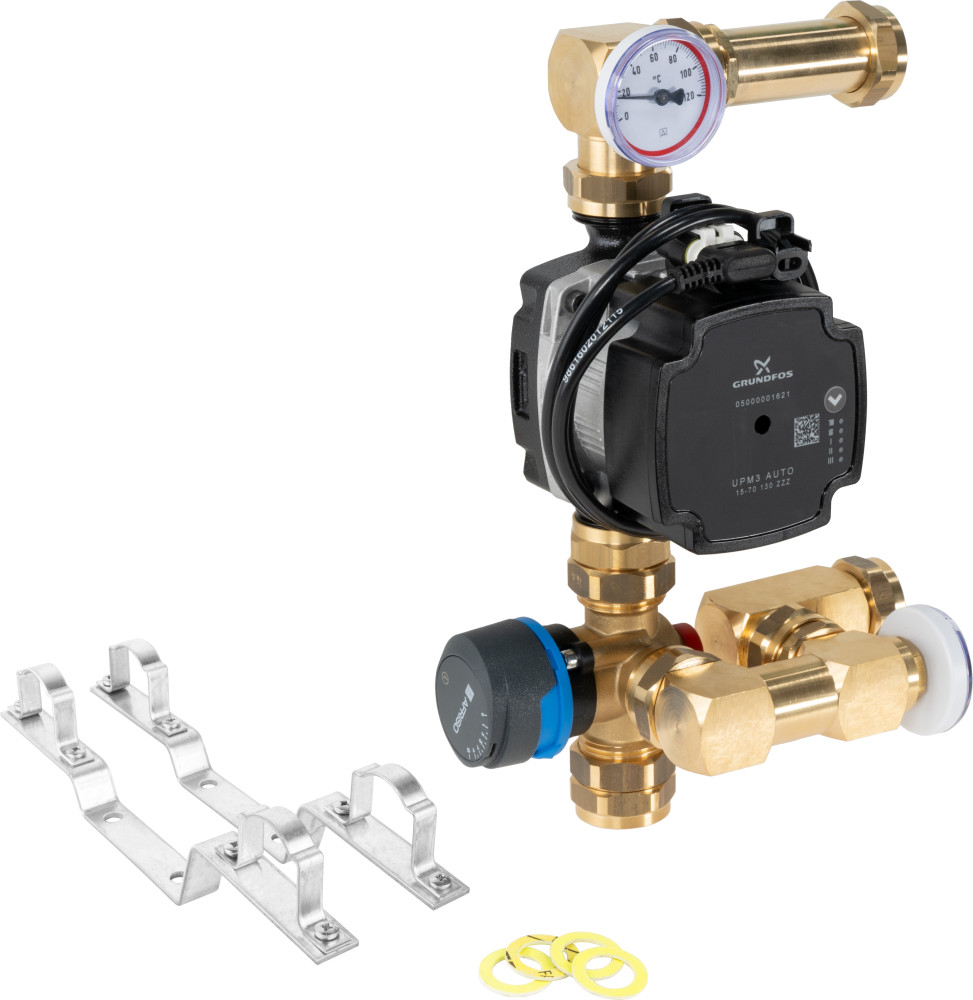

Elementy dostawy
- Dwa wieszaki o rozstawie 220 mm do rozdzielaczy mosiężnych o przekroju belki C7.
- Komplet uszczelek.
Dane techniczne
Parametr / część
Wartość / opis

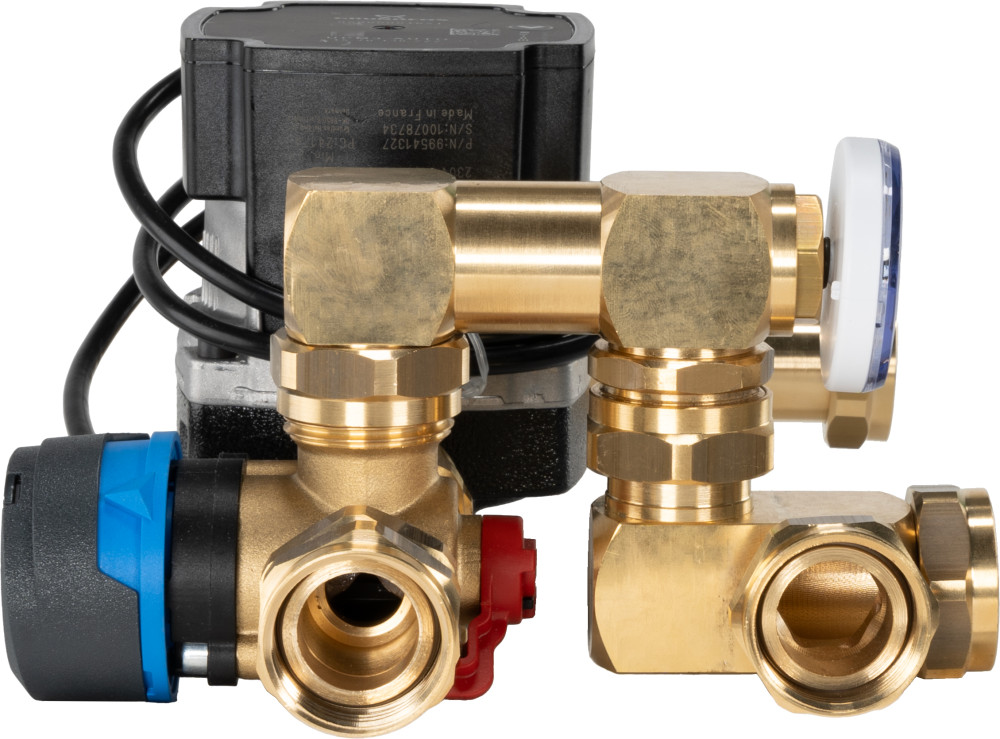

Przyłącza od strony źródła
nakrętka G1"
Przyłącza do rozdzielacza
nakrętka G1"
Rozstaw przyłączy do rozdzielacza
220 mm
Zawór mieszający
Zawór mieszający ARV Vario ProClick
Pompa obiegowa
Grunfos UPM3 Auto
Ciśnienie medium
max 5 bar
Temperatura medium
max 90°C
Medium
woda, mieszanina wody i glikolu o stężeniu maksymalnym 50%

gwarancji
Pliki do pobrania
Instrukcje
GRUNDFOS UPM3 AUTO pompa obiegowa [PL][EN][RU][DE[[UA] i inne
PDF / 6.19 MB
BRU moduł mieszający z zaworem mieszającym ARV Vario ProClick [PL]
PDF / 0.68 MB
ARV Vario ProClick 3-drogowe obrotowe zawory mieszające [PL]
PDF / 1.98 MB
ARV Vario ProClick 3-drogowe obrotowe zawory mieszające, skrócona [PL] [EN] [RU] [DE] [FR]
PDF / 0.79 MB
Deklaracja KDWU
BRU moduł mieszający do ogrzewania podłogowego
PDF / 0.41 MB
